• Country
• Germany

• Manufacturer / Brand
• Philips Radios - Deutschland

• Year
• 1939/1940

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 216731

• • Brand: Deutsche Philips-Ges.

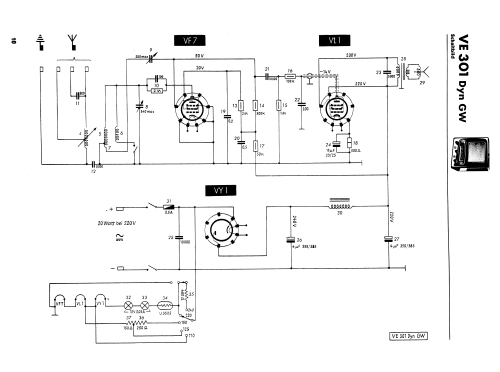

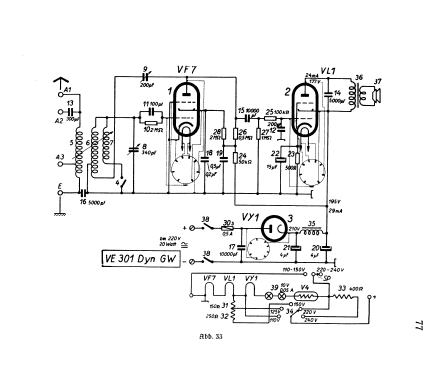

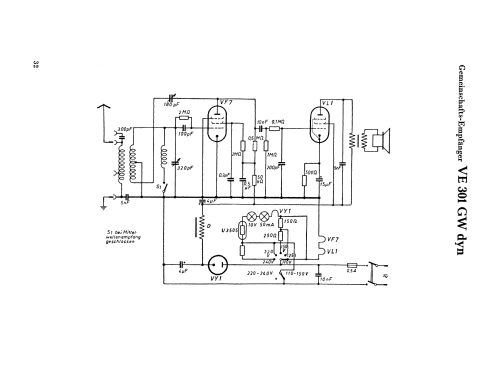

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes
• VF7 VL1 VY1 U3505

• Main principle
• TRF with regeneration; 1 AF stage(s)

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• AC/DC-set / 110-220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Bakelite case

• from Radiomuseum.org
• Model: Volksempfänger VE 301 Dyn GW - Philips Radios - Deutschland

• Shape
• Tablemodel, high profile (upright - NOT Cathedral nor decorative).

• Dimensions (WHD)
• 273 x 315 x 185 mm / 10.7 x 12.4 x 7.3 inch

• Notes
• Der VE301 Dyn GW ist gewissermaßen die "Luxusausführung" des Allstrom-Volksempfängers mit beleuchteter Linearskala und dynamischem Lautsprecher.
  Da nur Rückwand und meist das Typenschild den Hersteller zeigen, kann nicht immer nach diesem sortiert werden. Im übrigen sind die Produkte der verschiedenen Hersteller identisch.
  Eine Auflistung aller deutschen Hersteller ist hier zu finden.

• Net weight (2.2 lb = 1 kg)
• 4.4 kg / 9 lb 11.1 oz (9.692 lb)

• Author
• Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
