VE301B

• Country
• Germany

• Manufacturer / Brand
• Philips Radios - Deutschland

• Year
• 1933–1936

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 216601

• • Brand: Deutsche Philips-Ges.

• Picture

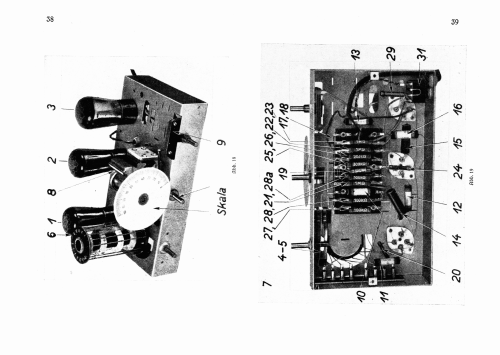

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes
• RE034 RE034 RES174d

• Main principle
• TRF with regeneration; 2 AF stage(s)

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Storage and/or dry batteries / 90 & 4 Volt

• Loudspeaker
• Magnetic loudspeaker (reed) of high quality (free mooving - only possible past 1931).

• Material
• Wooden case

• from Radiomuseum.org
• Model: VE301B - Philips Radios - Deutschland

• Shape
• Tablemodel, high profile (upright - NOT Cathedral nor decorative).

• Dimensions (WHD)
• 295 x 393 x 175 mm / 11.6 x 15.5 x 6.9 inch

• Notes
• Holzgehäuse.
  Da nur Rückwand und meist das Typenschild den Hersteller zeigen, kann nicht immer nach diesem sortiert werden. Im übrigen sind die Produkte der verschiedenen Hersteller identisch.
  Eine Auflistung aller deutschen Hersteller ist hier zu finden.

• Author
• Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
