Verstärker Typ 3756

Philips; Eindhoven (tubes international!); Miniwatt

Data
Forum
Pictures
Collections

  • Year
  • 1937
perfect model
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 296758

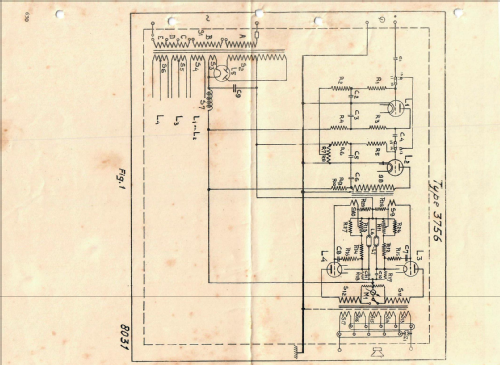

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 40-100 Hz: 105; 110; 125; 145; 200; 230; 254 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Metal case, TUBES VISIBLE
  • from Radiomuseum.org
  • Model: Verstärker Typ 3756 - Philips; Eindhoven tubes
  • Shape
  • Chassis only or for «building in»
  • Notes

  • 20-Watt-Push-Pull-Verstärker mit Klirrfaktor 10% (mit NL1392 zu messen) bei 120W Stromverbauch (150 VA bei cos. 0,8). Grösste Eingangsspannung 0,2 Volt bei 1000 Hz. Eingangsspannung erste Röhre 15 Volt.

    Es gibt drei Arten: Typ 3756 als Verstärker mit Ausgangstransformator nach dem 100Volt-Anpassungssystem. Typ 3756/10 wie 3756 aber in Tropenausführung und Typ 3756/25 wie 3735 aber für 25 Hz-Netzfrequenz.

    Philips nennt die Schaltung Maxiwatt-Schaltung. Zwei Neonstabilisatorröhren 4357 halten die Gitterspannung am Gitterkreis der Endröhren bei schwankender Anodenspannung konstant. Ein umschaltbares Milliamperemeter dient zur Einstellung des Anodenstroms der Endröhren über je ein Potentiometer.

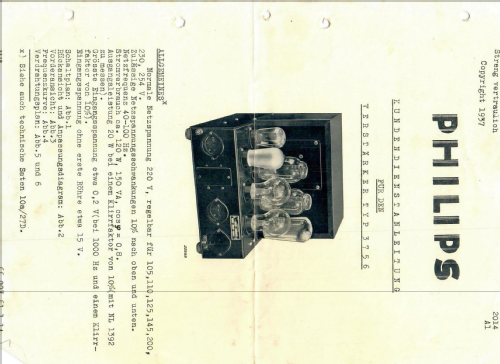

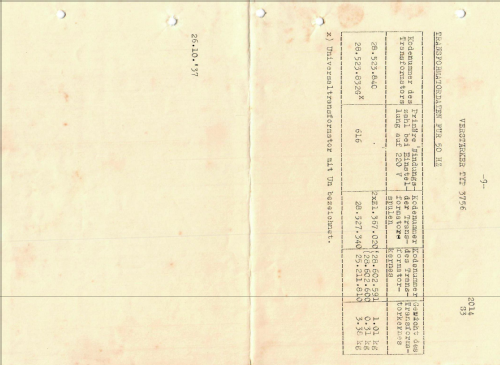

    Man kann die Impedanz des Lautsprechers über Umschaltglieder von 20 Ohm bis 500 Ohm anpassen. Philips empfiehlt die Lautsprecher Type 9803 (6 W) und 2223 (10 W). Die hochgeladenen Bedienungs- und Inbetriebnahme-Anleitungen in deutscher Sprache stammen vom 26. Oktober 1937.

    Diese Verstärker haben Spezialfirmen oft in Gehäuse mit ganzen Anlagen wie z.B. Ansagesystemen oder Plattenspielern verbaut. Siehe Beispeiele in den Bildern. Als Mikrophon diente z.B. das Philips Typ 2411.

  • Mentioned in
  • - - Manufacturers Literature (Technische Beschreibungen Philips--Original)
  • Author
  • Model page created by Ernst Erb. See "Data change" for further contributors.
