Video Centre 8078 26CP2601 Ch= K12

• Paese
• Olanda

• Produttore / Marca
• Philips; Eindhoven (tubes international!); Miniwatt

• Anno
• 1982

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 172424

• Immagini
• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 2

• Valvole
• A66-510X

• Numero di transistor
• A semiconduttori.

• Semiconduttori

• Principio generale
• Supereterodina (in generale)

• Gamme d'onda
• VHF/UHF (ved. i dettagli nelle note)

• Particolarità
• Videoregistratore (nastro)

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 220 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: Video Centre 8078 26CP2601 Ch= K12 - Philips; Eindhoven tubes

• Forma
• Console, con gambe d'appoggio basse (< 50%).

• Dimensioni (LxAxP)
• 778 x 1015 x 480 mm / 30.6 x 40 x 18.9 inch

• Annotazioni

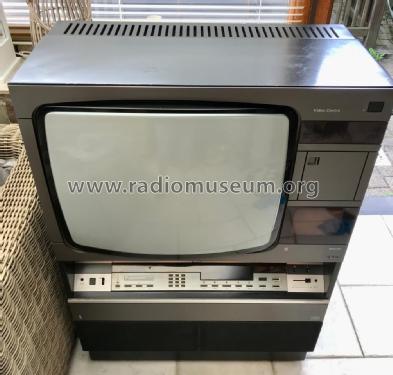

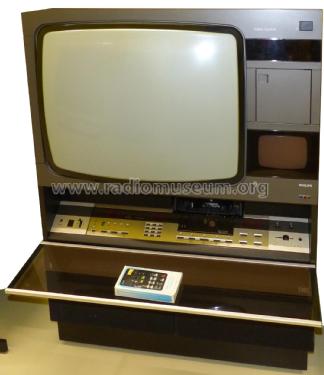

• TV/Video-Kombination mit zweitem S/W-Kontrollbildschirm für Video2000 Videorekorder, Fach für Kassetten rechts unten, Original FB und Bedienungsanleitung.

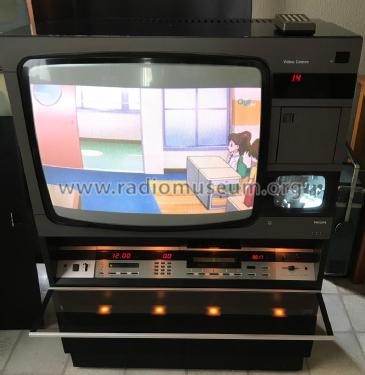

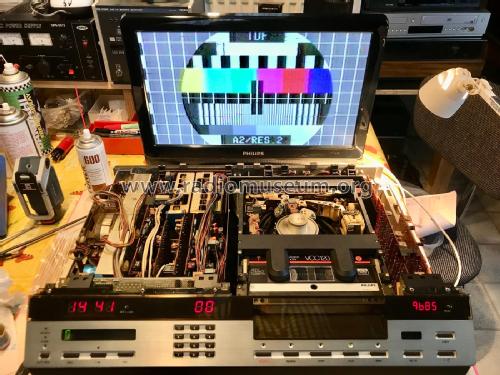

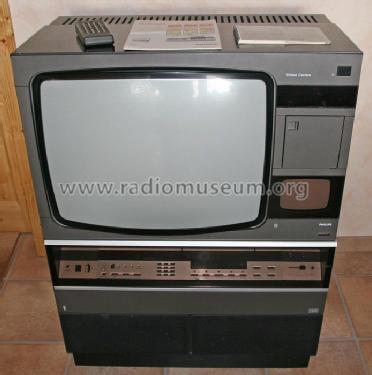

  Standgerät ist ausgestattet mit einem 66cm Farbfernsehgerät der Luxus-Klasse, mit dem Philips Videorekorder VR2020, einem 15cm s/w-Monitor sowie einer Luxus-Infrarot-Fernbedienung, mit der alle Funktionen der Video-Kombination gesteuert werden können.

  66cm Farbfernsehgerät, K12-Chassis, Eurocolor-Farbbildröhre, HiBri-Ausführung 110 Grad Inline, selbstkonvergierend. 29 Programm-Speicherplätze, schaltbarer Kontrastautomat, Bildschirmdisplay für Lautstärke, Bässe, Höhen und Helligkeit, eingebaute 10 Watt HiFi-Box.

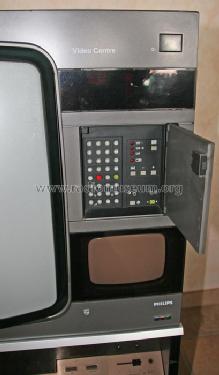

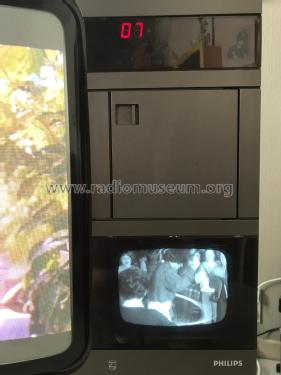

  15cm S/W-Bildschim, Kontroll-Monitor bei Aufnahme über Video-Camera oder eines Fernsehprogramms, regelbarer Kopfhörer-Ausgang, Automatische Einschaltung mit dem Videorekorder

  (Auszug aus Philips Prospekt 1982)

• Peso netto
• 85 kg / 187 lb 3.6 oz (187.225 lb)

• Fonte dei dati
• - - Data from my own collection

• Autore
• Modello inviato da Jens Jakubczyk. Utilizzare "Proponi modifica" per inviare ulteriori dati.
