• Country
• Netherlands

• Manufacturer / Brand
• Philips; Eindhoven (tubes international!); Miniwatt

• Year
• 1987

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 200480

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Wave bands
• - without

• Power type and voltage
• 100-240 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

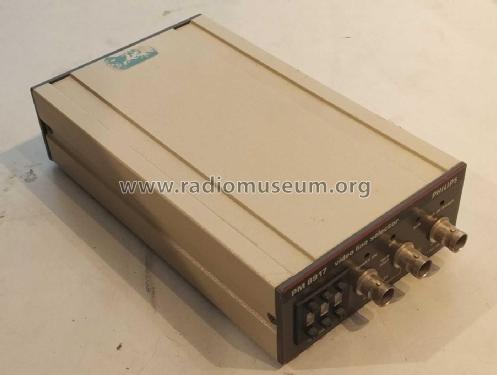

• Model: Video Line Selector - Zeilenselektor PM-8917 - Philips; Eindhoven tubes

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 105 x 49 x 204 mm / 4.1 x 1.9 x 8 inch

• Notes

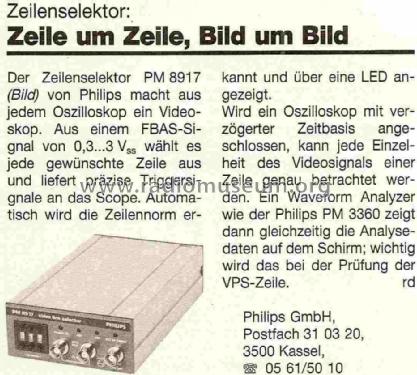

• Der Zeilenselektor PM 8917 macht aus jedem Oszilloskop ein Videoskop. Aus einem FBAS-Signal von 0,3V...3V wählt es jede gewünschte Zeile aus und liefert präzise Triggersignale an das Scope. Automatisch wird die Zeilennorm erkannt und über eine LED angezeigt. Wird ein Oszilloskop mit verzögerter Zeitbasis angeschlossen, kann jede Einzelheit des Videosignals einer Zeile genau betrachtet werden.

• Net weight (2.2 lb = 1 kg)
• 1 kg / 2 lb 3.2 oz (2.203 lb)

• Source of data
• -- Original-techn. papers.

• Author
• Model page created by Museum Roggenhofer. See "Data change" for further contributors.
