• Country
• Italy

• Manufacturer / Brand
• Phonola SA, FIMI; Saronno (VA)

• Year
• 1941/1942

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 91461

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• ECH4 EF9 EBC3 6V6GT 6X5GT

• Main principle
• Superheterodyne (common); ZF/IF 470 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast and Short Wave (SW).

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 140; 160; 220 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil)

• Material
• Leather / canvas / plastic - over other material

• from Radiomuseum.org

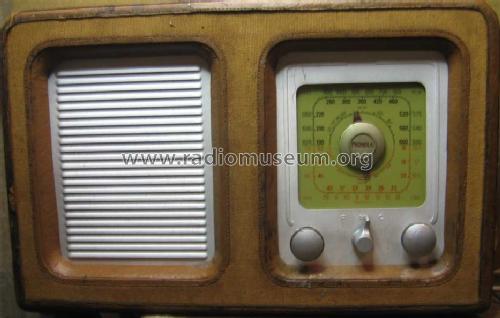

• Model: 551 - Phonola SA, FIMI; Saronno VA

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 370 x 230 x 130 mm / 14.6 x 9.1 x 5.1 inch

• Notes

• Serie Trasportabile.

  Antenna fittizia realizzata con il collegamento della rete elettrica di alimentazione alla presa di antenna dell'apparecchio tramite un condensatore di isolamento. Inserendo l’antenna esterna il collegamento viene disattivato.
  Ingresso per giradischi. Presa per cuffia che disinserisce l'altoparlante.

• Source of data
• Guida Pratica Antique Radio III (2000)

• Mentioned in
• Collezione di Schemi, Scuola Radio Elettra 1953

• Literature/Schematics (1)
• Riparazioni - Scuola Radio Elettra (pag. P9-P10)

• Literature/Schematics (2)
• -- Schematic (Il Radio Libro D.E. Ravalico, ottava edizione - Hoepli – 1945)

• Author
• Model page created by Alessandro De Poi. See "Data change" for further contributors.
