• Country
• Germany

• Manufacturer / Brand
• Phywe, Physikalische Werkstätten A.G.; Göttingen

• Year
• 1960

• Category
• Teaching aids-material

• Radiomuseum.org ID
• 262499

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• 6201 EL84 E90CC E90CC E90CC 6201 STV500/0,1 STV108/30 STV108/30

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 110; 220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Metal case

• from Radiomuseum.org
• Model: Zusatz zum Zeitmeß- und Zählgerät 9029A - Phywe, Physikalische

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 340 x 260 x 220 mm / 13.4 x 10.2 x 8.7 inch

• Notes

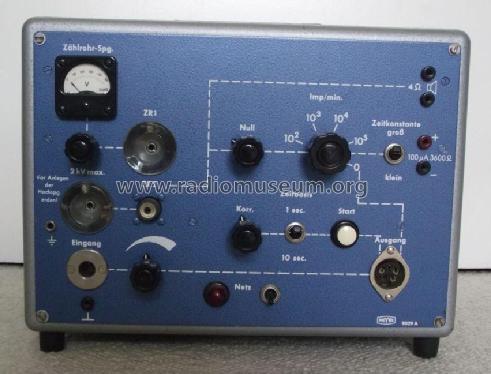

• Zusatzgerät 9029A zum Zeitmeß- und Zählgerät

  Mit diesem Gerät können, durch Anschließen eines Geiger-Müller Zählrohrs, Lautsprecher und Analog-Meßinstrument, radioaktive Strahlen gemessen werden.
  In Verbindung mit dem Zeitmeß- und Zählgerät 9029B können die Impulse auch gezählt werden.
  Zusätzlich kann die Frequenz eines Wechselstromsignals gemessen werden. Dazu besitzt das Gerät eine Zeitbasis von 1 bzw. 10 Sekunden. Die Zeitbasis steuert das Tor des Gerätes 9029B. Das Eingangssignal wird verstärkt und auf den Zähleingang des Gerätes 9029B gegeben. Beide Geräte werden mit einem 5 poligen Spezialkabel miteinander verbunden.

• Net weight (2.2 lb = 1 kg)
• 10 kg / 22 lb 0.4 oz (22.026 lb)

• Mentioned in
• -- Original-techn. papers.

• Author
• Model page created by Guido Schlootz. See "Data change" for further contributors.
