HF-42

Pilot Electric Mfg. Co. (Radio Corp.); Brooklyn (NY)

Datos

Foro

Imágenes

Colecciones

País
Estados Unidos

Fabricante / Marca
Pilot Electric Mfg. Co. (Radio Corp.); Brooklyn (NY)

Año
1958

Categoría
Radio - o Sintonizador pasado WW2

Radiomuseum.org ID
168221

- alternative name: Pilot Radio & Television || Pilot Radio and Tube || Pilot Radio Corporation

Imágenes
Esquemas

HF-42 ; Pilot Electric Mfg. (ID = 718938) Radio — Pilot Electric Mfg. HF-42 (3)

HF-42 ; Pilot Electric Mfg. (ID = 718939) Radio — Pilot Electric Mfg. HF-42 (3)

HF-42 ; Pilot Electric Mfg. (ID = 718940) Radio — Pilot Electric Mfg. HF-42 (3)

HF-42 ; Pilot Electric Mfg. (ID = 718941) Radio — Pilot Electric Mfg. HF-42 (3)

HF-42 ; Pilot Electric Mfg. (ID = 718942) Radio — Pilot Electric Mfg. HF-42 (3)

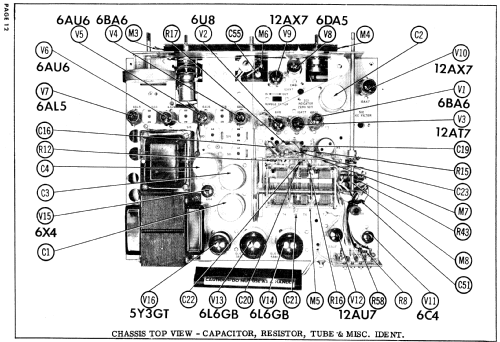

HF-42 ; Pilot Electric Mfg. (ID = 718943) Radio — Pilot Electric Mfg. HF-42 (3)

HF-42 ; Pilot Electric Mfg. (ID = 718944) Radio — Pilot Electric Mfg. HF-42 (3)

HF-42 ; Pilot Electric Mfg. (ID = 718945) Radio — Pilot Electric Mfg. HF-42 (3)

HF-42 ; Pilot Electric Mfg. (ID = 718946) Radio — Pilot Electric Mfg. HF-42 (3)

HF-42 ; Pilot Electric Mfg. (ID = 718947) Radio — Pilot Electric Mfg. HF-42 (3)

HF-42 ; Pilot Electric Mfg. (ID = 718948) Radio — Pilot Electric Mfg. HF-42 (3)

HF-42 ; Pilot Electric Mfg. (ID = 718949) Radio — Pilot Electric Mfg. HF-42 (3)

HF-42 ; Pilot Electric Mfg. (ID = 718936) Radio — Pilot Electric Mfg. HF-42 (2)
Sams Photofact Folders reference picture.

HF-42 ; Pilot Electric Mfg. (ID = 973477) Radio — Pilot Electric Mfg. HF-42 (2)

HF-42 ; Pilot Electric Mfg. (ID = 973472) Radio — Pilot Electric Mfg. HF-42 (2)

HF-42 ; Pilot Electric Mfg. (ID = 973473) Radio — Pilot Electric Mfg. HF-42 (2)

HF-42 ; Pilot Electric Mfg. (ID = 973474) Radio — Pilot Electric Mfg. HF-42 (2)

HF-42 ; Pilot Electric Mfg. (ID = 973476) Radio — Pilot Electric Mfg. HF-42 (2)

HF-42 ; Pilot Electric Mfg. (ID = 973479) Radio — Pilot Electric Mfg. HF-42 (2)

HF-42 ; Pilot Electric Mfg. (ID = 973480) Radio — Pilot Electric Mfg. HF-42 (2)

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

Especificaciones técnicas

Numero de valvulas
16

Válvulas
6BA6 6U8 12AT7 6BA6 6DA5 6AU6 6AU6 6AL5 12AX7 12AX7 6C4 12AU7 6L6GB 6L6GB 6X4 5Y3GT

Principio principal
Superheterodino con paso previo de RF; ZF/IF 455/10700 kHz

Gama de ondas
OM y FM

Tensión de funcionamiento
Red: Corriente alterna (CA, Inglés = AC) / 105 - 120 Volt

Altavoz
- Este modelo usa altavoz exterior (1 o más).

Material
Metálico

de Radiomuseum.org
Modelo: HF-42 - Pilot Electric Mfg. Co. Radio

Forma
Sobremesa apaisado (tamaño grande).

Anotaciones
The Pilot Model HF-42 is an AC operated 16 tube FM-AM Receiver with Power Amplifier.

Documentación / Esquemas (1)
Photofact Folder, Howard W. SAMS (Date 1-59, Set 429, Folder 11)

Autor
Modelo creado por Egon Penker. Ver en "Modificar Ficha" los participantes posteriores.

Otros modelos
Donde encontrará 544 modelos, 271 con imágenes y 408 con esquemas.
