• Country
• Japan

• Manufacturer / Brand
• Pioneer Corporation; Tokyo

• Year
• 1967–1969

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 110507

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 9

• Valves / Tubes
• 12AX7 12AX7 12AX7 6AN8 6AN8 7189A 7189A 7189A 7189A

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 115; 230 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 56 W (80 W max.)

• Material
• Metal case

• from Radiomuseum.org

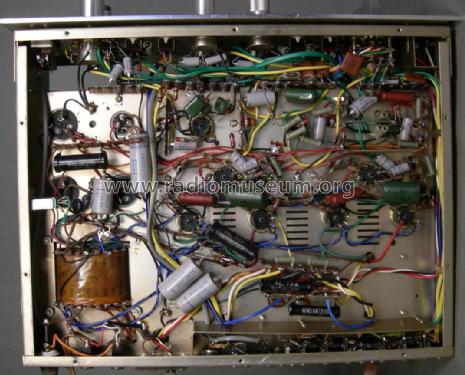

• Model: Stereo Amplifier SM-83 - Pioneer Corporation; Tokyo

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 390 x 150 x 350 mm / 15.4 x 5.9 x 13.8 inch

• Notes

• Rated power output 28 W (RMS) per channel at 15 to 100'000 cps with less than 1% distortion. 8 inputs (including 'tape recoder head' and RIAA phono). 2x SE-05b silicone diodes.

  Very similar to Pioneer SM-500.

  Für diese Leistung besitzt der Verstärker auffallend kleine Ausgangsübertrager mit einer Kerngrösse von EI78. Rein rechnerisch kann damit die Maximalleistung von 30 W nur hinunter bis 110 Hz übetragen werden.

  Zum Vergleich: Im bekannten Grundig NF 2 findet man für die halbe Ausgangsleistung, also 15 W, Übertrager mit der Kerngröße M74 und 35mm Paketstärke, was dem 1,2-fachen Querschnitt des Pioneer-Übertragers entspricht. Damit sind 15 W noch bei 45 Hz zu erreichen.

  Unter der Bezeichnung Stereotronic STV102 findet man eine deutsche "High-End"-Version dieses Verstärkers mit geringerer Leistung und größeren Ausgangsübertragern.

• Net weight (2.2 lb = 1 kg)
• 13 kg / 28 lb 10.1 oz (28.634 lb)

• Price in first year of sale
• 820.00 DM

• Source of data
• -- Schematic

• Mentioned in
• High Fidelity Jahrbuch 1967/68

• Author
• Model page created by Georg Richter. See "Data change" for further contributors.
