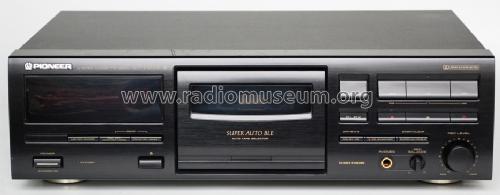

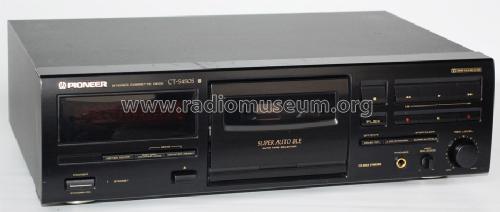

Stereo Cassette Deck CT-S450S

Pioneer Corporation; Tokyo

Data
Forum
Pictures
Collections

  • Year
  • 1996/1997
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 226258

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Cassette-Recorder or -Player
  • Power type and voltage
  • Alternating Current supply (AC) / 220-230 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Stereo Cassette Deck CT-S450S - Pioneer Corporation; Tokyo
  • Shape
  • Book-shelf unit.
  • Dimensions (WHD)
  • 420 x 125 x 270 mm / 16.5 x 4.9 x 10.6 inch
  • Notes

  • 2 Motoren
    2 Tonköpfe
    1 Tonwelle

    Dolby B,C,S

    Frequenzbereich ±6 dB


    Typ I  : 25 - 17000 Hz
    Typ II : 25 - 17000 Hz
    Typ IV: 25 - 18000 Hz

    S/R: > 57 dB ohne Dolby

    SUPER AUTO BLE Einmeßcomputer: Bias, Level, EQ

    Flex-Funktion: ähnlich wie Play-Trim von Yamaha etc.

  • Net weight (2.2 lb = 1 kg)
  • 3.5 kg / 7 lb 11.3 oz (7.709 lb)
  • Author
  • Model page created by Jürgen Küting. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Stereo Cassette Deck is part of the collections of the following members.

 Forum

Forum contributions about this model: Pioneer Corporation;: Stereo Cassette Deck CT-S450S

Threads: 1 | Posts: 7

Hallo,

genau genommen handelt es sich bei mir um ein Kassettendeck PIONEER CT-S640S, bei dem das Display nur noch schwach leuchtet. (Das CT-S550S hat das gleiche Display.) Was ich so höre, ist das bei dieser PIONEER-Modellreihe ein weit verbreitetes Problem.

Bei all diesen weiß / rot leuchtenden Displays handelt es sich prizipiell um eine Floureszenzröhre, die als direkt geheizte Triode ausgeführt ist. Dabei ist das Gitter mit der Anode direkt verbunden und die Anodenspannung liegt immer so um die 25V. Jedes Leuchtsegment ist eine separade Anode + Gitter. Eine direkt geheizte Katode ist für alle Leuchtsegmente gemeinsam zuständig. Diese ist zwischen dem ersten und dem letzten Pin des Display geschaltet.

In meinem konkreten Fall (CT-S 550S bzw. CT-S640S) wird die Kathode direkt von einer separaten Trafowiklung mit 4,3V AC versorgt. Das Gerät läßt sich nicht komplett ausschalten, sondern nur auf "Standby" schalten; d.h. der Trafo ist immer direkt am Netz und die Kathode wird ständig geheizt. Klar, daß nach Jahren die Emission nachläßt und deshalb das Display immer lichtschwächer wird.

Nun habe ich im Internet gelesen, daß man die Katode wieder formieren kann, indem man sie für einige Minuten überheizt, Sie soll nicht nur rot, sondern orange glühen. Tja, soweit die Theorie. Zum einen ist an dem Display nirgendwo - weder von der Seite noch von hinten - irgend etwas von eine glühenden Kathode  zu sehen. Ich kann nur bei 4,3V Versorgungsspannung ca. 140mA messen.

Hat jemand Erfahrung mit dem Regenerieren solcher Displays und kann mir helfen?

Konkret: Wie weit kann ich den Strom erhöhen, um einen Formierungseffekt zu erreichen, ohne daß die Kathode Schaden nimmt? Und wie lange genau soll dieser Vorgang dauern?

"Einige Minuten" ist mir zu unkonkret undch will nicht einfach blind drauf los experimentieren.

Im Voraus schon mal danke.

Christfried Weidhas

Christfried Weidhas, 20.Sep.19
