Fernseh-Mess- und Prüfempfänger EK I/V T BN1500

• Country
• Germany

• Manufacturer / Brand
• Plisch; Hans H.; Viernheim, Hessen

• Year
• 1968

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 285234

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 2

• Valves / Tubes
• A28-13W DY900

• Number of Transistors
• 60

• Semiconductors
• AF139 AF109 AF102 AF106 BF167 BF173 2N914 BSX29 BF114 BC109 BC178 AD161 AD162 AC175 AU103 BY118 AC117 AUY21 BA110 AA134 BA141 AA138 OA90 BAY87 BA163 ZF3 ZF5,6 ZF6,8 ZF10 BY100 B40C2200

• Main principle
• Superhet with RF-stage; ZF/IF 38900/5500 kHz

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Power type and voltage
• Line / Storage batteries (perhaps also batteries) / 220 / 12 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Metal case

• from Radiomuseum.org

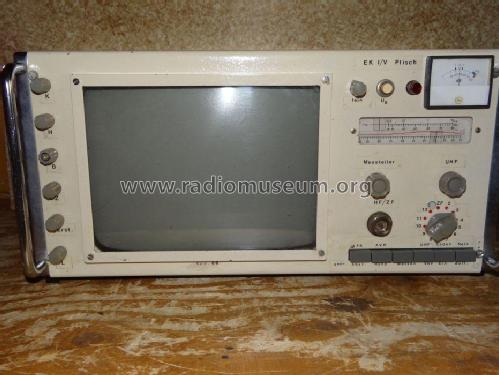

• Model: Fernseh-Mess- und Prüfempfänger EK I/V T BN1500 - Plisch; Hans H.; Viernheim,

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 442 x 212 x 275 mm / 17.4 x 8.3 x 10.8 inch

• Notes

• Plisch FERNSEH - MESS-und PRÜFEMPFÄNGER EK I/VT

  Eigenschaften und Anwendungen

  Der Fernseh-Meß-und Prüfempfänger EK I/V T ist ein volltransistorisierter kommerzieller Fernsehempfänger für die Fernsehbereiche I, III, IV und V. Durch seine stabile Bauform, seine geringen Abmessungen und die eingebaute Stromversorgung (zwei Nickel-Cadmium-Batterien mit insges. 6 Ah) ist er besonders für den transportablen Betrieb geeignet. Daraus ergibt sich als Anwendungsgebiet die Ermittlung von örtlichen Empfangsverhältnissen, die Messung an Fernseh-Antennenanlagen, Ausbreitungsmessungen an Fernsehsendern und -umsetzern.

  Durch die gute Linearität und Kreuzmodulationsfestigkeit ist der Empfänger besonders für die Überprüfung der Übertragungseigenschaften von Fernseh-Frequenzumsetzern geeignet. Die Anschlußmöglichkeit einer fremden Versorgungsspannung (z.B. einer Kraftfahrzeugbatterie) bietet die Möglichkeit, den Empfänger ständig im Kraftfahrzeug zu betreiben. Ein eingebautes Netzteil gestattet den stationären Betrieb. Der Netzbetrieb ist für den Einsatz in Labors, die Überwachung von Fernsehsenderanlagen usw. vorteilhaft.

  Jeder Halbleitertyp ist einmal gelistet.

  Optional kann ein Zusatzoszillator für die OIRT-Norm (1 Transistor BF167) in den Ton-ZF-Verstärker eingesetzt werden.

• Net weight (2.2 lb = 1 kg)
• 14 kg / 30 lb 13.4 oz (30.837 lb)

• Mentioned in
• - - Manufacturers Literature

• Author
• Model page created by Peter Gruschka. See "Data change" for further contributors.
