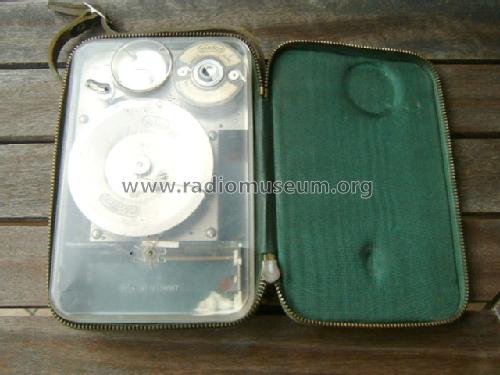

Minifon 53 (M53, P53) mit DF64
Protona, R. Stach; Hamburg, Hannover (siehe auch Monske)
- Country
- Germany
- Manufacturer / Brand
- Protona, R. Stach; Hamburg, Hannover (siehe auch Monske)
- Year
- 1953–1955
- Category
- Sound/Video Recorder and/or Player
- Radiomuseum.org ID
- 26410
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 3
- Main principle
- Audio-Amplification
- Wave bands
- - without
- Details
- Wire Recorder (or -Player)
- Power type and voltage
- Batteries / addl. power jack / 1.5 & 30 & 12 / DC 12 Volt
- Loudspeaker
- - only for Earphone!
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: Minifon 53 [mit DF64] - Protona, R. Stach; Hamburg,
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Dimensions (WHD)
- 170 x 35 x 110 mm / 6.7 x 1.4 x 4.3 inch
- Notes
-
Drahtmagnettongerät; Geschwindigkeit 23 cm/s; Spulen-Ø 44 mm; Frequenzbereich 250-4000 Hz; maximal 150 min Aufnahmedauer.
Laut Handbuch des Rundfunk- und Fernseh-Grosshandels 1954/55 wird das Minifon 53 auch mit den neuen Röhren DF651 und DL651 und sonst gleichen Daten angeboten, siehe Minifon 53.
Externe Stromversorgung nur für Motor.
- Net weight (2.2 lb = 1 kg)
- 0.980 kg / 2 lb 2.5 oz (2.159 lb)
- Price in first year of sale
- 730.00 DM
- Source of data
- HdB d.Rdf-& Ferns-GrH 1954/55 / Radiokatalog Band 2, Ernst Erb
- Mentioned in
- Radios von gestern, 2. Auflage
- Other Models
-
Here you find 34 models, 29 with images and 12 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Protona, R. Stach; Hamburg, Hannover (siehe auch Monske)
Collections
The model Minifon is part of the collections of the following members.
Forum contributions about this model: Protona, R. Stach;: Minifon 53
Threads: 2 | Posts: 3
Dear Forum members,
the set I have here has a production dat 1.53 on a ERO capacitor.
The tubes that heve been used are 2 x DF67 and DL67, all from Valvo.
Please refer to thr pictures.
Liebe Forumsmitglieder,
Der Satz, den ich hier habe, hat eine Produktionsdaten 1.53 auf einem ERO-Kondensator.
Die Rohre, die verwendet wurden, sind 2 x DF67 und DL67, alle von Valvo.
Bitte beziehen Sie sich auf die Bilder.
Attachments
- DF67 Valvo (195 KB)
- DL67 Valvo (200 KB)
- Productiecode op Condensator (33 KB)
Georges Van Campenhout † 28.4.22, 31.Dec.17
This logo appears on the mechanic frame of the recorder, together with the letters T.B.& S.
Does anyone know the meaning of it?
Dieses Logo erscheint zusammen mit den Buchstaben T.B. & S auf dem mechanischen Rahmen des Rekorders.
Kennt jemand die Bedeutung davon?
Attachments
- Protrona logo (62 KB)
Georges Van Campenhout † 28.4.22, 30.Dec.17
