Ableitertestgerät PFG 65

Quante, Wilhelm; Wuppertal-Elberfeld

Data
Forum
Pictures
Collections

  • Year
  • 1975 ??
  • Category
  • Military Equipment (not Re, Tr or RXT)
  • Radiomuseum.org ID
  • 225088

 Technical Specifications

  • Number of Transistors
  • 2
  • Semiconductors
  • Wave bands
  • - without
  • Power type and voltage
  • Dry Batteries / 3 x D 1,5 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • from Radiomuseum.org
  • Model: Ableitertestgerät PFG 65 - Quante, Wilhelm; Wuppertal-
  • Notes

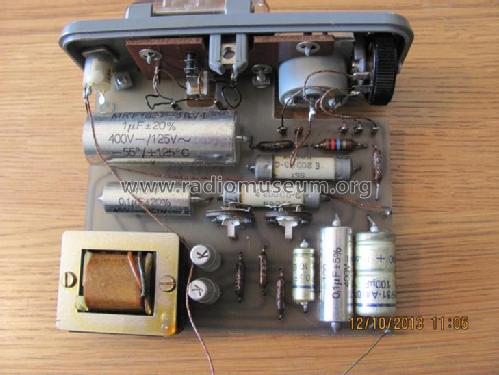

  • Hierbei handelt es sich um ein Messgerät zur Messung von Blitzschutzableitpatronen verschiedener Geräte. Bei dem ersten Gerät handelt es sich um die "alte" Version mit 2 x AC128, bei der "moderneren" Variante um das Gerät mit 2 x BC 327 / 40. Der mechanische Aufbau ist gleich geblieben, auch die Bedienung.

    Nach dem Einschalten des Gerätes - Knopf gedrückt halten - wird die Batteriespannung als erstes getestet. Hierbei handelt es sich um drei Monozellen, die im unteren Teil des Gerätes untergebracht sind.

    Sodann wird die Anzeige auf den unteren Teil des roten Bereiches eingestellt. Loslassen des Einschaltknopfes und Einlegen des Ableiters. Wobei die Kunststoffklappe einen Abschaltkontakt auslöst, der aber im Laufe der Zeit hochohmig werden kann! (Fehlerquelle)

    Einschalten - Anzeige sollte vorherigen Wert erreichen sonst Ableiter defekt, mit dem Einstellrad eine höhere Spannung einstellen und Überprüfen, ob der Ableiter entsprechend zündet! Das kann auch mehrfach getestet werden!

    Übrigens gibt es verschieden Arten der Ableiter, auch die "fremden" Ableiter aus Funk, Sat oder Telekommunikation können mit diesem Prüfgerät und entsprechenden Adaptern getestet werden, sofern die Ableitspannung bei 230V liegt!



  • Author
  • Model page created by Dett Wege. See "Data change" for further contributors.
