Universum Cassetten Recorder - Stereo Tape Deck CT 2746

QUELLE GmbH (Universum); Fürth und Nürnberg

Data
Forum
Pictures
Collections

  • Year
  • 1974
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 191335

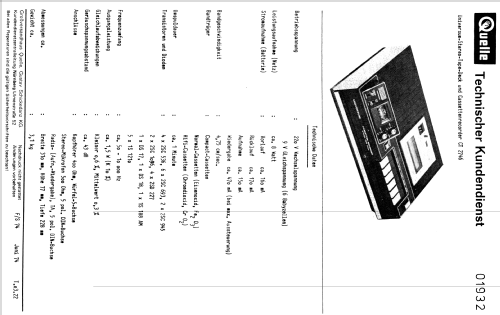

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 18
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Cassette-Recorder or -Player
  • Power type and voltage
  • Line / Batteries (any type) / 220 / C: 6 x 1,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
  • Material
  • Various materials
  • from Radiomuseum.org
  • Model: Universum Cassetten Recorder - Stereo Tape Deck CT 2746 - QUELLE GmbH Universum; Fürth
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 310 x 77 x 228 mm / 12.2 x 3 x 9 inch
  • Notes

  • Quelle Universum Stereo-Cassetten-Tape-Deck CT 2746 für Compact-Cassetten.

    Aufnahme, Wiedergabe und Kopfhörer-Ausgang in Stereo. Mono-Kontroll-Lautsprecher. Ein gemeinsames Aussteuerungs-Instrument. Eingebautes Mono-Mikrofon. Schaltbare ALC, Bandsorten-Wahlschalter CrO2 - Normal.

    Transistoren: einmal pro Typ gelistet.

  • Net weight (2.2 lb = 1 kg)
  • 3.1 kg / 6 lb 13.3 oz (6.828 lb)
  • Source of data
  • -- Original-techn. papers.
  • Author
  • Model page created by Heiko zur Mühlen. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Universum Cassetten Recorder - Stereo Tape Deck is part of the collections of the following members.

 Forum

Forum contributions about this model: QUELLE GmbH: Universum Cassetten Recorder - Stereo Tape Deck CT 2746

Threads: 1 | Posts: 1

Bei meinem " Universum CT 2746 " gab e ein Problem : Die Kassettenwiedergabe war sehr schlecht. Die  Vermutung, der Tonkopf sei sehr verdreckt, erwies sich aber als falsch. Die zweite Vermutung erwies sich jedoch als richtig. Der Tonkopf war falsch befestigt. Er saß ziemlich schräg zum Kassettenband. Eine der beiden Befestigungsschrauben wurde demnach so justiert, dass der Tonkopf wieder parallet zur Kassette gerichtet wurde. Und das ergab wieder sowohl einen guten Klang und auch eine perfekte Aufnahme.

Ottmar Lauth, 30.Mar.18
