Senator Stereo W887St Art. Nr. 07476 Ch= 766Q

• Country
• Germany

• Manufacturer / Brand
• QUELLE GmbH (Universum); Fürth und Nürnberg

• Year
• 1970 ??

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 127807

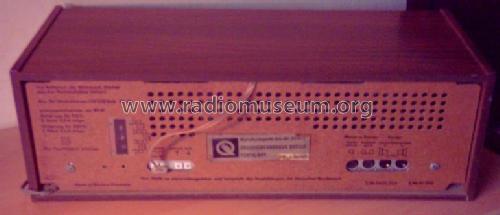

• Picture

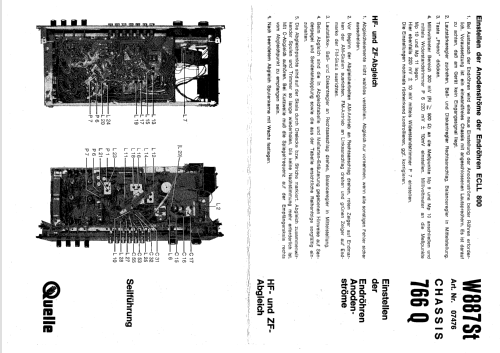

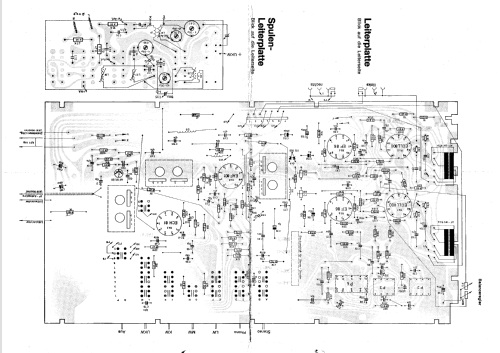

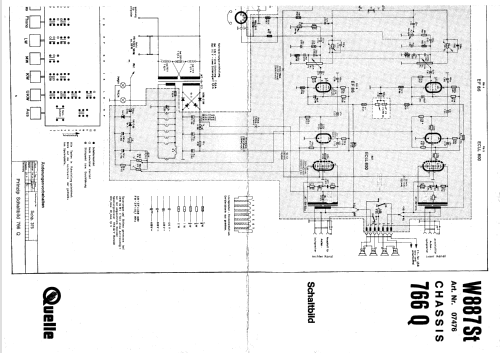

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 8

• Valves / Tubes
• ECC85 ECH81 EAF801 EF86 EMM803 EF86 ECLL800 ECLL800

• Number of Transistors
• 4

• Semiconductors
• AF137 AA113 AA113 AF126 AF126 AF126 B250C135 V15C60

• Main principle
• Superheterodyne (common)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 16 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Senator Stereo W887St Art. Nr. 07476 Ch= 766Q - QUELLE GmbH Universum; Fürth

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 580 x 205 x 255 mm / 22.8 x 8.1 x 10 inch

• Notes

• Transistor-Stereodekoder, Ausgänge für externe Lautsprecher 4,5 Ohm, Eingänge für Tonbandgerät und Tonabnehmer.

  Hergestellt von Imperial Rundfunk- und Fernsehwerk GmbH.

  Paralleltype zum Imperial Cortina Stereosuper 766.

  Das Gerät ohne Gehäuse wurde auch in die "Quelle Universum Stereo-Konzerttruhe mit Chassis Vollstereo 766 QU" eingebaut.

  Zusätzlich sind ein Philips Plattenwechsler und 4 Lautsprechern von Philips verbaut.

• Net weight (2.2 lb = 1 kg)
• 9.7 kg / 21 lb 5.9 oz (21.366 lb)

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Michael Münch. See "Data change" for further contributors.
