• Country
• Germany

• Manufacturer / Brand
• QUELLE GmbH (Universum); Fürth und Nürnberg

• Year
• 1965 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 332209

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 9

• Semiconductors
• AF134 OC615 AF136 AF138 AF137 OC604 OC604 OC74 OC74 OA160 OA160 OA160 OA172 OA172 E25C25

• Main principle
• Superheterodyne (common); ZF/IF 465/10700 kHz; 3 AF stage(s)

• Tuned circuits
• 7 AM circuit(s)     11 FM circuit(s)

• Wave bands
• Broadcast, Long Wave and FM or UHF.

• Power type and voltage
• Batteries / addl. power jack / 2 x 4,5 / DC 9 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch

• Power out
• 1 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Simonetta BT936 Art. Nr. 09242 Ch= 910917 - QUELLE GmbH Universum; Fürth

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 280 x 200 x 100 mm / 11 x 7.9 x 3.9 inch

• Notes

• Hersteller: Südfunk Apparatebau, Stuttgart, für Quelle GmbH, Fürth.
  Südfunk Typnummer: 910917
  Tastenfolge: L M U

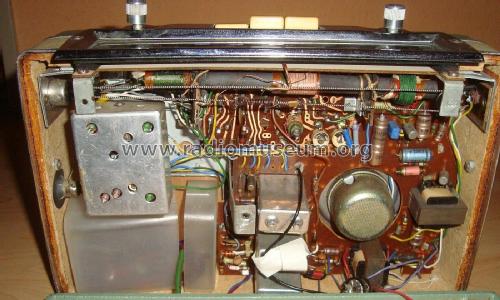

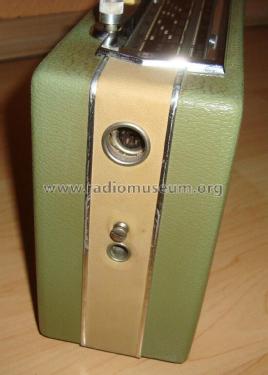

  Anschlüsse: (Auto-) Antenne, 9 V - Netzteil mit speziellem DIN-Stecker und 3,5 mm Klinkenbuchse für ext. Lautsprecher/Ohrhörer.
  Andere Halbleiterbestückung möglich. Gegenüber dem Vorgängermodell BT935 etwas flacheres Gehäüse. Zu unterscheiden vom Vorgängermodell durch den geänderten Lautstärkeknopf mit Markierungspunkt.
  Nachfolgemodell mit geänderter Chassisnummer: Simonetta BT936 Art. Nr. 09242 Ch= 910817



• Net weight (2.2 lb = 1 kg)
• 2.1 kg / 4 lb 10 oz (4.626 lb)

• Mentioned in
• -- Original-techn. papers. (Quelle Serviceunterlage KD257 1.65)

• Author
• Model page created by Wolfgang Gebert. See "Data change" for further contributors.
