• Country
• Germany

• Manufacturer / Brand
• QUELLE GmbH (Universum); Fürth und Nürnberg

• Year
• 1960 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 156175

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• ECC85 ECH81 EBF89 ECC83 EM84 ELL80

• Number of Transistors

• Semiconductors
• OA79 OA79 B250C100

• Main principle
• Superheterodyne (common)

• Tuned circuits
• 6 AM circuit(s)     9 FM circuit(s)

• Wave bands
• Broadcast, Long Wave and FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 127; 220 Volt

• Loudspeaker
• 3 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org

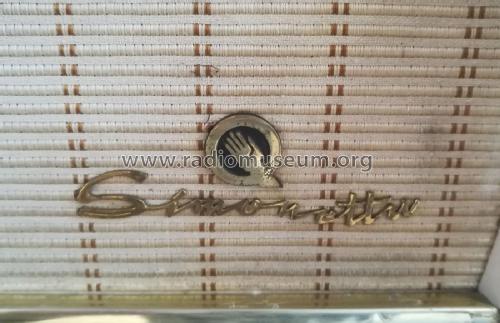

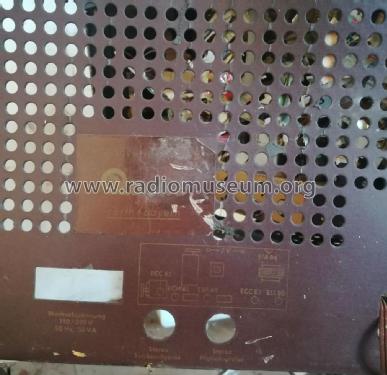

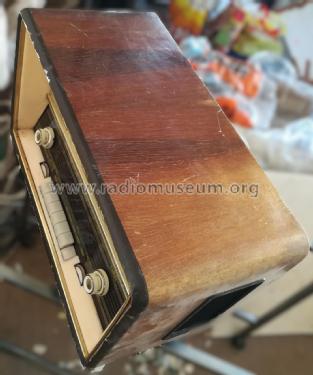

• Model: Simonetta Stereo Super MW222ST [3 Lautsprecher] - QUELLE GmbH Universum; Fürth

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 500 x 315 x 235 mm / 19.7 x 12.4 x 9.3 inch

• Notes

• Stereo-Wiedergabe nur möglich mit externem Zusatzlautsprecher für den linken Kanal.

  Herstellung Tonfunk für Quelle GmbH, siehe auch Tonperle Luxus 61ST W222 ST

  Siehe auch Quelle Simonetta Stereo Super MW222ST Ch= W3213G1 mit 1 Lautsprecher und Telefunken UKW-Mischteil.

• Literature/Schematics (1)
• -- Schematic

• Author
• Model page created by Detlef Schwenke. See "Data change" for further contributors.
