Universum All Transistor TR2325 BN 07880 Ge - Schlaufe links
QUELLE GmbH (Universum); Fürth und Nürnberg
- Country
- Germany
- Manufacturer / Brand
- QUELLE GmbH (Universum); Fürth und Nürnberg
- Year
- 1970 ??
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 127024
Service Manual

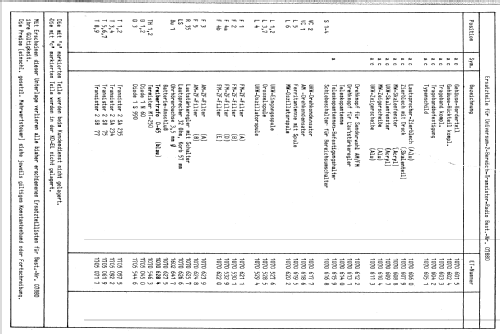

Hersteller-Dokumentation
Hersteller-Dokumentation
Hersteller-Dokumentation
Hersteller-Dokumentation
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 9
- Main principle
- Superheterodyne (common); ZF/IF 455/10700 kHz
- Tuned circuits
- 4 AM circuit(s) 7 FM circuit(s)
- Wave bands
- Broadcast (BC) and FM or UHF.
- Power type and voltage
- Dry Batteries / 1 x 9 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Power out
- 0.35 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org

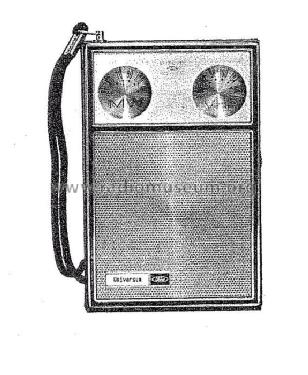

- Model: Universum All Transistor TR2325 BN 07880 [Ge - Schlaufe links] - QUELLE GmbH Universum; Fürth
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Dimensions (WHD)
- 75 x 115 x 35 mm / 3 x 4.5 x 1.4 inch
- Notes
-
Es gibt auch eine Variante mit:
Made In Taiwan (RoC)
- Net weight (2.2 lb = 1 kg)
- 0.3 kg / 0 lb 10.6 oz (0.661 lb)
- Author
- Model page created by a member from A. See "Data change" for further contributors.
- Other Models
-
Here you find 1081 models, 905 with images and 506 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from QUELLE GmbH (Universum); Fürth und Nürnberg
Collections
The model Universum All Transistor is part of the collections of the following members.
Forum contributions about this model: QUELLE GmbH: Universum All Transistor TR2325 BN 07880
Threads: 2 | Posts: 2
Hallo Radiofreunde, ich habe mir gedacht, damit der eine oder andere auch weiß, wovon ich in meinem ersten Beitrag zu diesem Thema geschrieben habe, werde ich den entsprechenden Schaltungsteil hier mal zeigen.
An den Stellen, an den mir etwas auffiel, habe ich einen Kreis gemacht. Freundlichen Gruß, K.- Heinz Entrich
Attachments
- TR2325_schltg_Forum (125 KB)
Karl-Heinz Entrich † 7.21, 16.Feb.15
Hallo, ich glaube, dass ich in dem Schaltbild zu diesem Modell ein paar Fehler entdeckt habe und habe diese verbessert und das korrigierte Schaltbild hochgeladen. Beim ursprünglichen Hochlader habe ich versucht eine Version des Schaltplanes in besserer Auflösung zu bekommen (das war im Mai 2014). Habe es letztens noch einmal probiert - leider keine Reaktion. Sein letzter Besuch im RM war im Sept. 2014 - wer weiß,was da passiert ist. Freundlichen Gruß, K.- Heinz Entrich
Karl-Heinz Entrich † 7.21, 12.Feb.15
