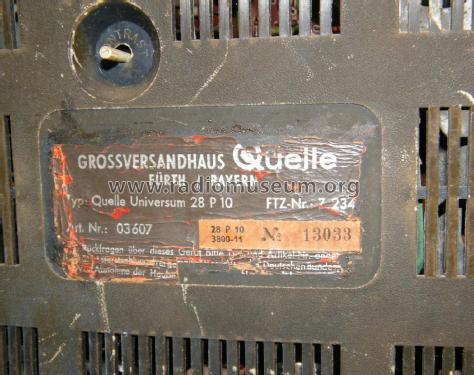

Universum 28P10 Art. Nr. 03607
QUELLE GmbH (Universum); Fürth und Nürnberg
- País
- Alemania
- Fabricante / Marca
- QUELLE GmbH (Universum); Fürth und Nürnberg
- Año
- 1965/1966
- Categoría
- Televisión (TV) o monitor
- Radiomuseum.org ID
- 122198

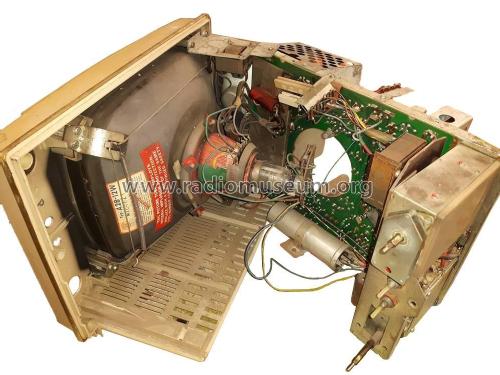

Chassis Originalzustand, nur grob entstaubt.
Chassis ausgeklappt

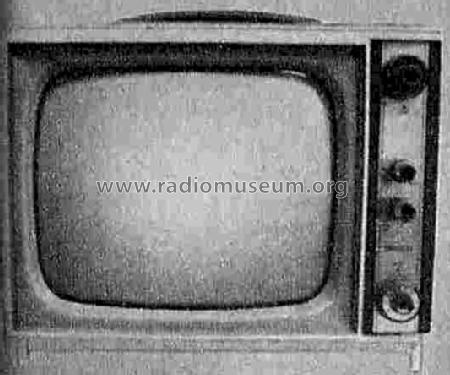

aus der Zeitschrift Hobby 1965
aus der Zeitschrift Hobby 1965
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 12
- Numero de transistores
- Principio principal
- Superheterodino en general
- Gama de ondas
- Bandas de recepción puestas en notas.
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 220 Volt
- Altavoz
- Altavoz dinámico (de imán permanente)
- Material
- Madera
- de Radiomuseum.org
- Modelo: Universum 28P10 Art. Nr. 03607 - QUELLE GmbH Universum; Fürth
- Forma
- Sobremesa de cualquier forma, detalles no conocidos.
- Anotaciones
-
Dieses Gerät besitzt keine Netztrennung. Bei solchen Geräten können Chassis und Buchsen etc. unter Netzspannung stehen, bei manchen auch, wenn es ausgeschaltet ist. Es besteht bei Berührung Lebensgefahr. Wir weisen nicht bei jedem solchen Modell darauf hin.
Gerät ist innen unterhalb des Tragegriffs mit einer Isolierplatte ausgestattet, die vermutlich aus Asbest gefertigt ist!
- tragbarer Schwarzweiß-Fernsehempfänger
- VHF- und UHF-Tuner
- Gehäuse komplett aus Kunststoff
- die Verwendung von Grundig-Komponenten weisen auf Tonfunk als Hersteller hin
- Gerät ist vermutlich baugleich oder bauähnlich mit Tonfunk Diadem
- Chassis ausklappbar
- zwei Teleskopantennen
- Precio durante el primer año
- 498.00 DM
- Mencionado en
- Original Qulle Service Untrlagen
- Documentación / Esquemas (1)
- -- Original-techn. papers. (Quelle Art.-Nr. 03607)
- Autor
- Modelo creado por Josef Pilz. Ver en "Modificar Ficha" los participantes posteriores.
- Otros modelos
-
Donde encontrará 1081 modelos, 904 con imágenes y 506 con esquemas.
Ir al listado general de QUELLE GmbH (Universum); Fürth und Nürnberg
Colecciones
El modelo Universum 28P10 es parte de las colecciones de los siguientes miembros.
Contribuciones en el Foro acerca de este modelo: QUELLE GmbH: Universum 28P10 Art. Nr. 03607
Hilos: 1 | Mensajes: 1

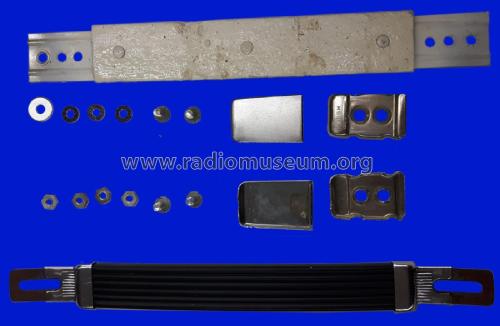

Das Gerät besitzt zur Stabilisierung des Gehäuses im Bereich des Tragegriffs innen eine Blechstrebe.
Da das Chassis keine Netztrennung hat, wurde auf diese Blechstrebe eine Faserplatte mit Kunststoffdübeln montiert. Diese verhindert, dass die außen liegenden Beschläge des Tragegriffs bei Belastung der Gehäuseoberseite mit dem Chassis in Berührung kommen. Diese Platte ist vermutlich aus Asbest gefertigt.
Man kann diese Isolierplatte also nicht einfach weglassen. Ein Ersatz muss elektrisch, mechanisch und wärmetechnisch stabil sein.
Ich habe diese Platte durch Tränken in Grundierlack imprägniert. Auf die Unterseite, die auch sichtbare Kontaktspuren mit dem Chassis aufzeigte, hatte ich zusätzlich noch eine dünne schicht Epoxydharz aufgetragen.
Das Gerät produziert, bedingt durch die kleine Bauform und die Anzahl der Röhren, viel Abwärme. Nicht zuletzt darunter leidet der Kunststoff der Rückwand, die den größten Teil des Gehäuses ausmacht.
Bei meinem Exemplar kam darüberhinaus vermutlich jahrelange Dauerbestrahlung mit Sonnenlicht hinzu. Die UV-Strahlung hat den Kunststoff derart mürbe gemacht, dass er besonders im Bereich der oberen Lüftungsritzen sehr instabil wurde und bereits teilweise weggebröselt war.
Durch Einsatz von Epoxydharz und Minifräser, konnten diese Fehlstellen wieder verstärkt werden, wenn auch optisch nicht so ansehnlich.
Danach konnte das Gehäuse neu lackiert werden. Ich wählte den nächst passenden RAL-Ton beim Lackhändler aus und ließ die Farbe in seidenmatt anmischen. Gespritzt wurde mit der Dose. Die Oberfläche wirkt nicht lackiert, sondern als sei das Material selbst so gefärbt.
Nach Austausch einiger Kondensatoren - speziell die Eros - war dem Gerät wieder Ton und Bild zu entlocken.
Die Siemens-Elkos übrigens, waren noch werthaltig und konnten größtenteils verbleiben.
Das Gerät ist sehr interessant. Vermutlich ist es eines der ersten deutschen tragbaren Schwarzweißgeräte.
Fernseher mit der Bildröhre A28-12W sind nur sehr wenige bekannt.
Ebenfalls bemerkenswert finde ich das Design des Gehäuses, was man nicht bei einem Gerät von 1965 erwarten würde.
Das Filtergehäuse, welches mit einem Pertinax-Knebel verschlossen gehalten wird, erkennt der Kenner sofort als Grundig-Bauteil. Auf der Platine im Innern ist auch Gint vermerkt.
Die beiden Tuner sind ebenfalls Grundig-Teile.
Es kann also vermutet werden, dass dieses Gerät von Grundig gebaut wurde.
Daniel Burkei, 23.May.17
