• Country
• Germany

• Manufacturer / Brand
• QUELLE GmbH (Universum); Fürth und Nürnberg

• Year
• 1965 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 87999

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 9

• Semiconductors
• AF134 AF135 AF136 AF138 AF137 AC122 AC122 2SB202 2SB202 OA160 OA160 OA160 OA172 OA172 1,4-St10

• Main principle
• Superheterodyne (common); ZF/IF 465/10700 kHz

• Tuned circuits
• 7 AM circuit(s)     11 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Dry Batteries / 2 × 4,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Power out
• 1 W (unknown quality)

• Material
• Leather / canvas / plastic - over other material

• from Radiomuseum.org

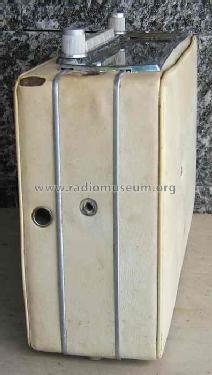

• Model: Universum Autokoffer BT945 Art.-Nr. 09256 - QUELLE GmbH Universum; Fürth

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 280 x 200 x 93 mm / 11 x 7.9 x 3.7 inch

• Notes

• Tastenfolge: LW, MW, AUTO, KW, UKW
  Anschlüsse für Autoantenne und Aussenbatterie.

  Bei FM-Betrieb werden die ersten beiden ZF-Verstärkerstufen
  gegenüber dem Vorgängermodell Simonetta BT944 statt in Basisschaltung nun in Emitterschaltung betrieben, wobei die 2. Stufe neutralisiert ausgelegt ist.

  Hersteller: Südfunk-Werke Stuttgart für Quelle GmbH, Fürth.

• Net weight (2.2 lb = 1 kg)
• 3.1 kg / 6 lb 13.3 oz (6.828 lb)

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Ilja Liebisch. See "Data change" for further contributors.
