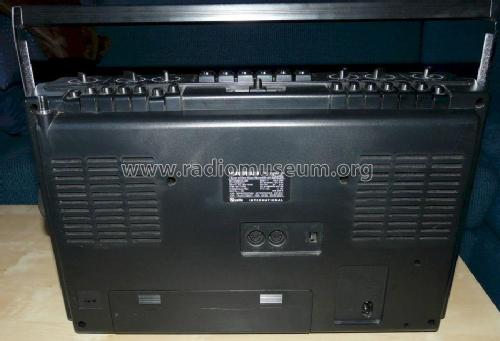

Universum Senator 4 Band Stereo Radio Recorder CTR 2392U (Bestell-Nr. 009.328 6)

• País
• Alemania

• Fabricante / Marca
• QUELLE GmbH (Universum); Fürth und Nürnberg

• Año
• 1982 ??

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 197485

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• 24

• Semiconductores
• 2SA838 2SC460 2SC460 2SC458 2SC1741 2SD468 2SC1740 2SC1567 2SB738 2SC1472 2SC1368 2SC1335 2SD467 2SA844 LA1201 BA1320 AN360 µPC1158 TA7215

• Principio principal
• Superheterodino en general

• Gama de ondas
• OM, OL, OC y FM

• Especialidades
• Grabador y/o Reprod de cassetes

• Tensión de funcionamiento
• Red / Baterías o pilas / 220/ 6 x 1,5 & 2 x 1,5 Volt

• Altavoz
• 4 Altavoces

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org
• Modelo: Universum Senator 4 Band Stereo Radio Recorder CTR 2392U - QUELLE GmbH Universum; Fürth

• Forma
• Portátil > 20 cm (sin la necesidad de una red)

• Anotaciones

• Universum Senator CTR 2392U 4 Band Stereo Radio Rekorder mit Digitaluhr (Bestell-Nr. 009.328 6);
  AFC, zwei Anzeigeinstrumente,
  Anschlüsse: DIN-Buchsen für Mikrofon und Universal E/A.

  8 IC, alle Halbleiter nur einmal aufgeführt

• Autor
• Modelo creado por un miembro de A. Ver en "Modificar Ficha" los participantes posteriores.
