• País
• Alemania

• Fabricante / Marca
• QUELLE GmbH (Universum); Fürth und Nürnberg

• Año
• 1971/1972

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 188936

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• 9

• Semiconductores
• AF106 AF106 AF106 AF106 AF106 BC108 BC108 AC141 AC142

• Principio principal
• Superheterodino en general; ZF/IF 460/10700 kHz

• Número de circuitos sintonía
• 5 Circuíto(s) AM     8 Circuíto(s) FM

• Gama de ondas
• OM, OC y FM

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 220 Volt

• Altavoz
• Altavoz elíptico de imán permanente.

• Potencia de salida
• 1.5 W (unknown quality)

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org

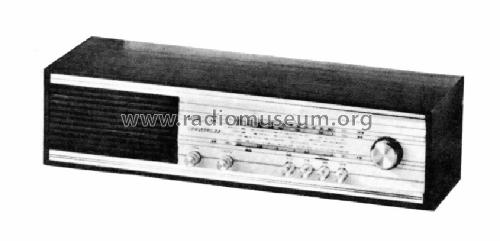

• Modelo: Universum 3-Wellen-Transistor-Heimradio W5515 Best. Nr. 00109 / 00110 / 00111 - QUELLE GmbH Universum; Fürth

• Forma
• Sobremesa de botonera.

• Ancho, altura, profundidad
• 375 x 135 x 75 mm / 14.8 x 5.3 x 3 inch

• Anotaciones
• Bestellnummern:
  Holz 00109,
  Weiss 00110,
  Rot 00111.

• Peso neto
• 2 kg / 4 lb 6.5 oz (4.405 lb)

• Documentación / Esquemas (1)

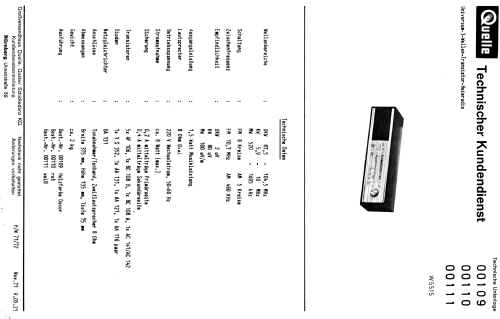

• -- Original-techn. papers. (Quelle-Servicemanual)

• Autor
• Modelo creado por Heiko zur Mühlen. Ver en "Modificar Ficha" los participantes posteriores.
