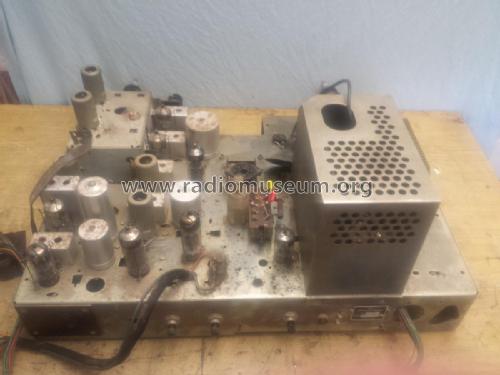

Einbauchassis FE855J
Rafena Werke Radeberg, VEB; Radeberg (Ostd.)
- Hersteller / Marke
- Rafena Werke Radeberg, VEB; Radeberg (Ostd.)
- Jahr
- 1956
- Kategorie
- Fernseh-Empfänger/Monitor
- Radiomuseum.org ID
- 72729
-
- Marke: VEB Rafena; Radeberg (Ostd.)
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 17
- Hauptprinzip
- Superhet allgemein
- Wellenbereiche
- Wellen in den Bemerkungen.
- Betriebsart / Volt
- Wechselstromspeisung / 110-220 Volt
- Lautsprecher
- - Für Kopfhörer oder NF-Verstärker
- Material
- Metallausführung
- von Radiomuseum.org
- Modell: Einbauchassis FE855J - Rafena Werke Radeberg, VEB;
- Form
- Chassis - Einbaugerät
- Bemerkung
- Bildröhre: auch B43M1 oder B43M2 möglich. Röhren sind teilweise mehrfach vorhanden.
- Datenherkunft
- Radiokatalog Band 2, Ernst Erb
- Literaturnachweis
- -- Original-techn. papers.
- Autor
- Modellseite von Arpad Roth † 27.3.17 angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
- Weitere Modelle
-
Hier finden Sie 111 Modelle, davon 96 mit Bildern und 76 mit Schaltbildern.
Alle gelisteten Radios usw. von Rafena Werke Radeberg, VEB; Radeberg (Ostd.)
Sammlungen
Das Modell Einbauchassis befindet sich in den Sammlungen folgender Mitglieder.
Forumsbeiträge zum Modell: Rafena Werke: Einbauchassis FE855J
Threads: 2 | Posts: 2
Ein befreundeter Sammer bat mich um Reparaturhilfe seines FE855J Chassis
welches er als „repariert“ und funktionstüchtig erworben hatte…
Fehler: synchronisiert nicht
Das Chassis auf meinem Arbeitsplatz aufgebaut und in betrieb genommen
Der Fehler wie beschrieben…
Eine Messung mit dem Scope an der Anode der Videoendstufe EL83
zeigte sich ein völlig übersteuertes Videosignal bei dem die ganzen Synchronimpuls
abgeschnitten waren.
Ein verstellen des Kontrastreglers zeigte keine Reaktion
Eine Messung ergab dass die Negative Vorspannung des Kontrastreglers fehlte…

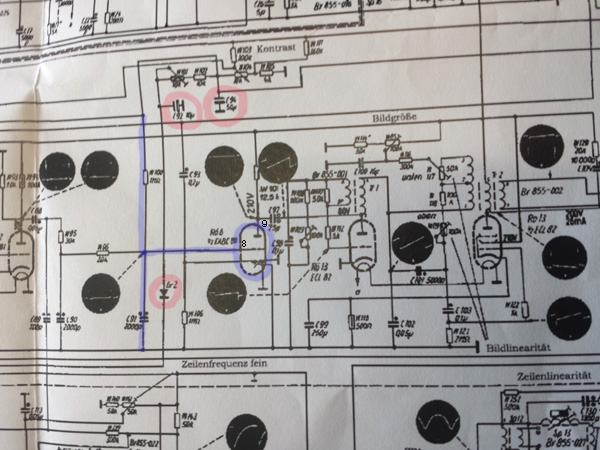

Diese wird durch den 12V Anschluss am Heiztrafo. Gleichgerichtet mit Gr2
Gesiebt am C92 und steht letztendlich am Ladekondensator C94 zur Verfügung.
(ROT)
Bei der Untersuchung des Kreises musste ich zu meinem erstaunen feststellen
das offensichtlich ein früherer „Spezialist“ den Selengleichrichter Gr2 mit einen Kondensator von 47nF verwechselt haben muss und einen solchen eingebaut…

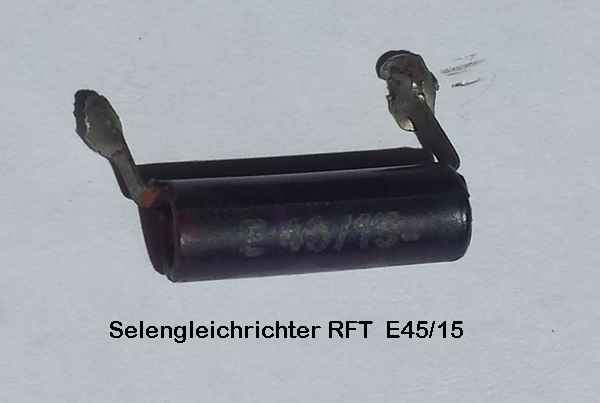

Fotos eines solchen Gleichrichters
nach ersetzen durch eine 1N4007 und austauchen von C92+94 funktionierte die Verstärkungseinstellung wieder Top.
Nur weiterhin wollte Vertikal nicht synchronisieren
Die Impulsabtrennstufe zeigte einwandfreie Funktion und bis ans G1 Rö6 (EABC80 Pin8)
lag mein Vertikal Synchronimpuls nur an der Anode kam nichts mehr raus…
eine Gleichspannungsmessung am G1 ergab -8,4V… zu viel die Röhre ist zugeregelt…
die Negative Vorspannung wird über ein 1MOhm Widerstand am C94 abgegriffen
diese ist offensichtlich zu hoch.
Den „Fehler“ habe ich selbst eingebaut ;-( … ein Selengleichrichter hat natürlich einen viel hören Spannungsabfall als eine Silizium Diode deshalb ist die Negative Spannung zu hoch.
Ich hab dann einfach den R100 1MOhm von der Spannungsversorgung getrennt, ein 100K Podi gegen masse eingebaut und R100 auf den Mittelpunkabgriff des Podis gelötet.
Nun konnte ich den optimalen Arbeitspunkt der Röhre einstellen, bei 3,9V funktioniert die Schaltung Perfekt.
Und schon das nächste Problem… extremer Vertikal-Lin Fehler
Nach Austausch des Kathoden Elkos C99 250µF der Rö13 ECL82 war das auch beseitigt
Jetzt noch schnell die Bild-ZF kontrolliert und mit 2 winzigen Korrekturen Perfekt
Nur die Lage des Bildträgers macht mich stutzig 27,5MHz ???
Mit vergleich von anderen Modellen sind da 26 und 38,9 MHz im Einsatz.
Da die Kerne fürchterlich fest verklebt sind habe ich da nichts verändert.
Ton-ZF noch optimiert und Fertig…
Denkste….
Beim finalem Test fiel mir auf das die Lautstärke sich mit dem verstellen vom Kontrast ändert
Nach kurzer Untersuchung stellte ich fest das der Begrenzer Rö9 erst beim übersteuern des Videosignals anfing zu begrenzen.
Bein nachmessen fiel mir auf das mein FM Signal sich in ein AM Signal umwandelt ???
Irgendwas ist „oberfaul“
Jetzt muss der Wobbler ran

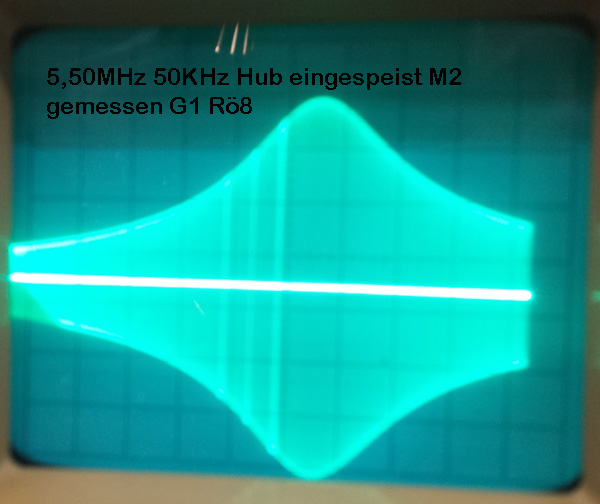

Eingespeist M2 gemessen G1 Rö8 (1te Ton ZF)
Da kommt die Wahrheit zu Tage der Saugkreis Sp16 liegt in seiner Frequenz zu hoch
und kommt nicht auf 5,5MHz runter
mein FM Signal wird zur AM Demoduliert (Flanken Demodulation)
ein größerer Kern brachte auch nicht den gewünschten Effekt
Durch ändern des Serienkondensator C27 von 5 auf 7pF kann der Kreis jetzt richtig abgestimmt werden und alles funktioniert Perfekt
Uff
Das war eine schwere Geburt
Axel Paap, 30.Jul.17
Und immer noch nicht fertig….
Beim Probelauf fiel mir auf dass der Kontrast/ Verstärkung schwankt…
Beim nachmessen der Tuner und ZF Regelspannung musste ich feststellen
das die Tunerregelspannung nach dem W10, 1Mohm, Kappenwiderstand sporadisch schwankte
Diesen ersetzt und gut war…
Des Weiteren viel mir ein relativ starkes
Intercarrier brummen ja nach Bildinhalt auf
Die Bild-ZF Durchlasskurve war wohl doch nicht so ideal…
Der 27,5MHz hatte mich ja schon vorher stutzig gemacht…
Also ran an den Speck, festsitzende Kerne mit Fön und Terpentin gängig gemacht und dem mit den Abgleich begonnen.
Sehr schnell musste ich feststellen das die angegebenen Abgleichfrequenzen, im der Abgleichtabelle zu den Filtern und Fallen nicht stimmten…
Dann versuchte ich die 26MHz Bildträger Variante eines ähnlichen Chassis
Auch nur Misst!
Jetzt merkte ich mir wo und wie die Filter und Fallen Reagierten
und kam mit einen Bildträger 25MHz und Tonträger von 19,5MHz
zu einem gut Brauchbaren Ergebnis
Videobandbreite bei -6db 4,5MHz,
Tonträger schön auf seiner Tontreppe bei ca. -20db
nun ist das Bild Perfekt und der Ton absolut Brummfrei
(auch bei Gittertestbild)
Axel Paap, 05.Aug.17
