• Country
• Germany

• Manufacturer / Brand
• Rausch, Ludwig; Karlsbad-Langensteinbach

• Year
• 1985 ??

• Category
• Pre-stage (adaptor for SW/FM/VHF/UHF incl. built-in), Frequency converter

• Radiomuseum.org ID
• 226770

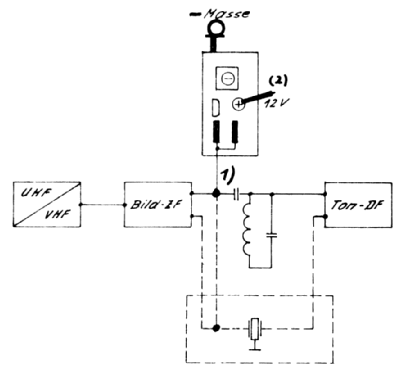

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 1

• Semiconductors

• Main principle
• RF Converter/Adapter (not voltage converter)

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Powered by external power supply or a main unit. / 12 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Various materials

• from Radiomuseum.org
• Model: Fernsehton-ZF-Umsetzer K - Rausch, Ludwig; Karlsbad-

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 25 x 15 x 15 mm / 1 x 0.6 x 0.6 inch

• Notes

• Fernsehton-ZF-Umsetzer K;

  Erhältlich in vier verschiedenen Ausführungen (Bestellbezeichnungen):

  • Bez. 6,5 MHz = CCIR auf OIRT (Eingang 6,5 MHz, Ausgang 5,5 MHz)
  • Bez. 6 MHz = CCIR auf Engl. (Eingang 6 MHz, Ausgang 5,5 MHz)
  • Bez. 4,5 MHz = CCIR auf US (Eingang 4,5 MHz, Ausgang 5,5 MHz)
  • Bez. 5,5 MHz = US auf CCIR (Eingang 5,5 MHz, Ausgang 4,5 MHz)

• Source of data
• -- Original-techn. papers.

• Author
• Model page created by Heiko zur Mühlen. See "Data change" for further contributors.
