21T207 "Crandall" Ch= KCS72A
RCA (RCA Victor Co. Inc.); New York (NY)
- País
- Estados Unidos
- Fabricante / Marca
- RCA (RCA Victor Co. Inc.); New York (NY)
- Año
- 1952
- Categoría
- Televisión (TV) o monitor
- Radiomuseum.org ID
- 219337
-
- alternative name: RCA Manufacturing || Victor Talking Machine

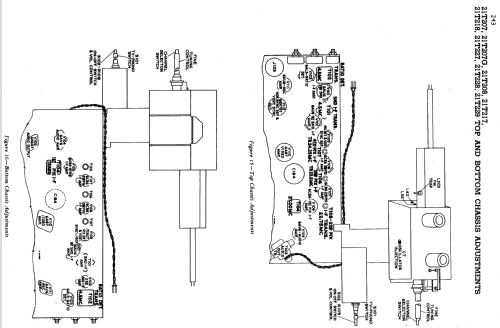

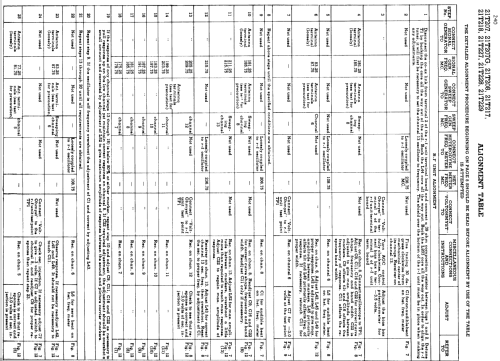

Picture from RCA Service Notes
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 23
- Válvulas
- 6CB6 6J6 6CB6 6CB6 6CB6 12AU7 6AG7 or 6AC7 or 6CL6 6AU6 6AU6 6AL5 6AV6 6K6GT 6AU6 6SN7GT 6J5 6K6GT 6SN7GT 6BQ6GT 6W4GT 1B3GT 5U4G 5Y3GT 21AP4
- Principio principal
- Superheterodino con paso previo de RF
- Gama de ondas
- VHF/UHF (see notes for details)
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 115 Volt
- Altavoz
- Altavoz dinámico (de imán permanente) / Ø 5 inch = 12.7 cm
- Potencia de salida
- 4 W (unknown quality)
- Material
- Madera
- de Radiomuseum.org
- Modelo: 21T207 "Crandall" Ch= KCS72A - RCA RCA Victor Co. Inc.; New
- Forma
- Sobremesa alto de forma simple.
- Ancho, altura, profundidad
- 28.5 x 28.25 x 27.5 inch / 724 x 718 x 699 mm
- Anotaciones
- The RCA 21T207 "Crandall" is a 21" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis KCS72A, RF Unit KRK-8D and picture tube 21AP4. Cabinet available in Mahogany. Has auxiliary audio input jack to permit use of external record player. Uses Qty(1) PM 5" Speaker.
- Peso neto
- 94 lb (94 lb 0 oz) / 42.676 kg
- Documentación / Esquemas (1)
- RCA Victor Service Notes "Red Book" Series (Volume VIII 1952, Page 229)
- Autor
- Modelo creado por John Kusching. Ver en "Modificar Ficha" los participantes posteriores.
