24-D-679U Ch= KCS97AB
RCA (RCA Victor Co. Inc.); New York (NY)
- País
- Estados Unidos
- Fabricante / Marca
- RCA (RCA Victor Co. Inc.); New York (NY)
- Año
- 1956 ?
- Categoría
- Televisión (TV) o monitor
- Radiomuseum.org ID
- 293800
-
- alternative name: RCA Manufacturing || Victor Talking Machine

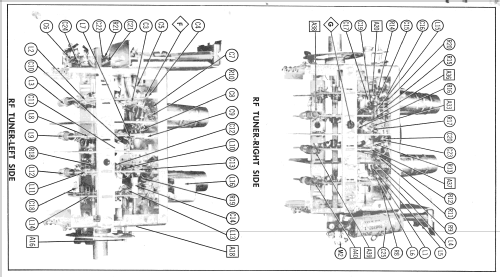

Picture from service manual.

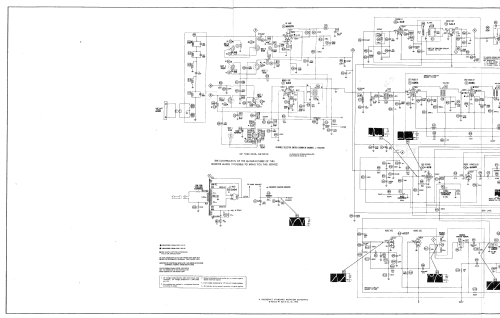

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 20
- Válvulas
- 6BQ7A 6X8 6AF4 or 6AF4A 6DE6 6DE6 6AS8 6AW8 6AQ5 6U8 6U8 6AL5 6AQ5 6CG7 6AQ5 6CG7 6BQ6GTB or 6CU6 6AX4GT 1B3GT 5AS4 24CP4A
- Principio principal
- Superheterodino con paso previo de RF
- Gama de ondas
- Bandas de recepción puestas en notas.
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 60 cycles, 117V = 110 -120 Volt
- Altavoz
- Altavoz dinámico (de imán permanente)
- Material
- Madera
- de Radiomuseum.org
- Modelo: 24-D-679U Ch= KCS97AB - RCA RCA Victor Co. Inc.; New
- Forma
- Consola baja, patas más cortas del 50%.
- Anotaciones
-
THE RCA VICTOR Model 24-D-679U is a 24" b/w TV with US standard VHF Tuner channels 2 thru 13, 14 thru 83 UHF.Equipped with VHF Tuner KRK29N or KRK29P, UHF Tuner KRK36, chassis KCS97AB and picture tube 24CP4A.
- Documentación / Esquemas (1)

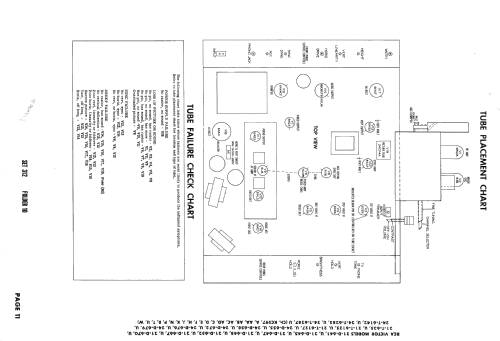

- Photofact Folder, Howard W. SAMS (Set 312 Folder 10 dated 4-56)
- Autor
- Modelo creado por Dirk Taekels. Ver en "Modificar Ficha" los participantes posteriores.
