6-EY-3C Ch= RS-152A
RCA (RCA Victor Co. Inc.); New York (NY)
- Land
- USA
- Hersteller / Marke
- RCA (RCA Victor Co. Inc.); New York (NY)
- Jahr
- 1956/1957 ?
![perfect model](/img/sternRot.gif)
- Kategorie
- Ton-/Bildspeichergerät oder -Spieler
- Radiomuseum.org ID
- 84574
-
- anderer Name: RCA Manufacturing || Victor Talking Machine

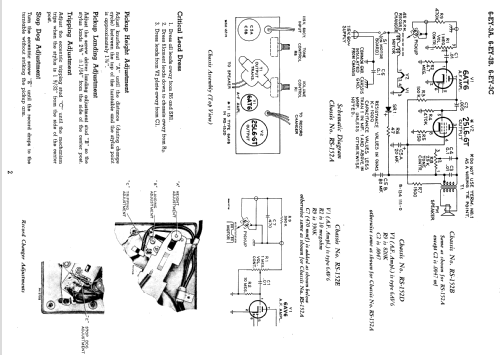

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 2
- Hauptprinzip
- NF-Verstärkung; 2 NF-Stufe(n)
- Wellenbereiche
- - ohne
- Spezialitäten
- Plattenspieler+NFV+LS
- Betriebsart / Volt
- Wechselstromspeisung / 60 cycles, 115 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 4 inch = 10.2 cm
- Belastbarkeit / Leistung
- 1 W (1.5 W max./spitze)
- Material
- Leder / Stoff / Plastic / Segeltuch über div. Material
- von Radiomuseum.org
- Modell: 6-EY-3C Ch= RS-152A - RCA RCA Victor Co. Inc.; New
- Form
- Tischgerät, Truhenform, meist mit Deckel (NICHT Schrägpult).
- Abmessungen (BHT)
- 13 x 7.125 x 11.875 inch / 330 x 181 x 302 mm
- Bemerkung
-
The RCA 6-EY-3C is an AC operated 2 tube portable 45 r.p.m. record player with automatic record changer. Has Selenium Rectifier. Cabinet is suit-case shaped in two tone blue color. Uses record changer RP-190B-5 or RP-190C-4. Record capacity is up to Qty(14) fine groove 7" records.
The RCA Service data covers the following models with chassis variations:
Model Available with Chassis Cabinet Colors 6-EY-3A RS-152A, RS-152B, RS-152D, RS-152E 2 tone brown 6-EY-3B RS-152A, RS-152B, RS-152D, RS-152E 2 tone green 6-EY-3C RS-152A, RS-152B, RS-152D, RS-152E 2 tone blue The RCA Service data covers the following chassis differences:
Chassis Differences RS-152A Basedline chassis RS-152B C2 = 0.0047uF RS-152D V1 changed to 6AV6, R9=820K, C2=0.0047uF RS-152E V1 changed to 6AV6, R2 = 10Meg, R9=390K, Added C7=47pF
- Nettogewicht
- 11 lb (11 lb 0 oz) / 4.994 kg
- Literatur/Schema (1)
- - - Manufacturers Literature (RCA Victor Service Data 1955 No. 27 First Edition 8-25-55 and 1955 No. 27 Third Edition 11-10-57)
- Literatur/Schema (2)
- Beitman Radio Diagrams, Vol. 18, 1958 (Page 152)
- Literatur/Schema (3)
- Beitman Radio Diagrams, Vol. 16, 1956 (Page 113)
- Literatur/Schema (4)
- Photofact Folder, Howard W. SAMS (Set 332, folder 12 dated 10-56)
- Autor
- Modellseite von Egon Penker angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
