9QK RC-444A
RCA (RCA Victor Co. Inc.); New York (NY)
- Produttore / Marca
- RCA (RCA Victor Co. Inc.); New York (NY)
- Anno
- 1939
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 54058
-
- alternative name: RCA Manufacturing || Victor Talking Machine

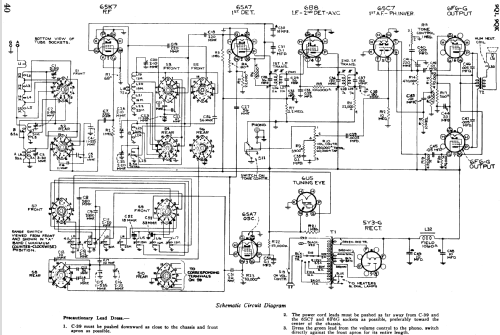

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 9
- Principio generale
- Supereterodina con stadio RF; ZF/IF 455 kHz
- Gamme d'onda
- Onde medie (OM) e più di 2 gamme di onde corte (> 2 x OC).
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA)
- Altoparlante
- AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo) / Ø 12 inch = 30.5 cm
- Potenza d'uscita
- 5 W (qualità ignota)
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: 9QK RC-444A - RCA RCA Victor Co. Inc.; New
- Forma
- Console di qualsiasi tipo
- Dimensioni (LxAxP)
- 26 x 38 x 11.75 inch / 660 x 965 x 298 mm
- Annotazioni
- This model has 3 power supply ratings:
Rating A...105-125V, 50-60 Cycles
Rating B...105-125V, 25-60 Cycles
Rating C...100-130;140-160;195-250V, 40-60 Cycles
- Peso netto
- 27.24 lb (27 lb 3.8 oz) / 12.367 kg
- Fonte esterna dei dati
- Ernst Erb
- Fonte dei dati
- Collector's Guide to Antique Radios 4. Edition
- Riferimenti schemi
- Rider's Perpetual, Volume 11 = ca. 1940 and before
- Bibliografia
- Guide to Old Radios
- Letteratura / Schemi (1)
- RCA Victor Service Notes "Red Book" Series
- Letteratura / Schemi (2)
- Pre-War Consoles
