6T71 "Fairfield" Ch= KCS47A

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• RCA (RCA Victor Co. Inc.); New York (NY)

• Anno
• 1950/1951

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 135435

• • alternative name: RCA Manufacturing || Victor Talking Machine

• Immagini

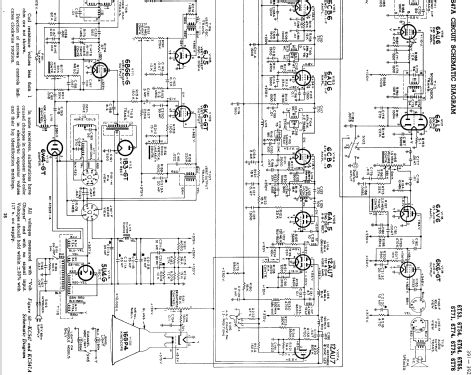

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 22

• Valvole
• 6CB6 6J6 6AU6 6AU6 6AL5 6AV6 6K6GT 6AU6 6CB6 6AU6 6CB6 6AL5 12AU7 12AU7 6J5 6K6GT 6SN7GT 6BG6G 6W4GT 1B3GT 5U4G 16GP4 or 16GP4A or 16GP4B or 16GP4C

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• VHF/UHF (ved. i dettagli nelle note)

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60 Hz, 115V = 110 -120 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 12 inch = 30.5 cm

• Potenza d'uscita
• 3.5 W (max.)

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: 6T71 "Fairfield" Ch= KCS47A - RCA RCA Victor Co. Inc.; New

• Forma
• Console, con gambe d'appoggio basse (< 50%).

• Dimensioni (LxAxP)
• 28 x 36.75 x 22.25 inch / 711 x 933 x 565 mm

• Annotazioni

• The RCA 6T71 is a 16" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with picture tube 16GP4, 16GP4A, 16GP4B or 16GP4C.  Cabinet color is Mahogany, Walnut or Limed Oak.

• Peso netto
• 108 lb (108 lb 0 oz) / 49.032 kg

• Fonte dei dati
• - - Manufacturers Literature

• Letteratura / Schemi (1)
• RCA Victor Service Notes "Red Book" Series (RCA Victor Service Data Volume VI 1950 Pages 367-400)

• Letteratura / Schemi (2)
• Photofact Folder, Howard W. SAMS (Set 113, Folder 7 dated 11-50)

• Autore
• Modello inviato da un iscritto da A. Utilizzare "Proponi modifica" per inviare ulteriori dati.
