• Land
• USA

• Hersteller / Marke
• RCA (RCA Victor Co. Inc.); New York (NY)

• Jahr
• 1940

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 54486

• • anderer Name: RCA Manufacturing || Victor Talking Machine

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 6

• Röhren
• 6SA7 6SK7 6SQ7 6AD7G 6F6G 5Y3G

• Hauptprinzip
• Superhet allgemein; ZF/IF 455 kHz

• Wellenbereiche
• Mittelwelle und mehr als 2 x Kurzwelle.

• Betriebsart / Volt
• Wechselstromspeisung / 105-125; 200-250 Volt

• Lautsprecher
• Dynamischer LS, mit Erregerspule (elektrodynamisch) / Ø 12 inch = 30.5 cm

• Belastbarkeit / Leistung
• 3 W (Qualität unbekannt)

• Material
• Gerät mit Holzgehäuse

• von Radiomuseum.org

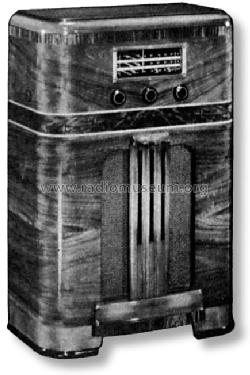

• Modell: QK23 Ch= RC-507B - RCA RCA Victor Co. Inc.; New

• Form
• Standgerät: allgemein.

• Abmessungen (BHT)
• 26 x 39 x 13 inch / 660 x 991 x 330 mm

• Bemerkung
• BC and 4xSW.

• Nettogewicht
• 56 lb (56 lb 0 oz) / 25.424 kg

• Datenherkunft extern
• Ernst Erb

• Datenherkunft
• Guide to Old Radios

• Schaltungsnachweis
• Rider's Perpetual, Volume 12 = ca. 1941 and before

• Literaturnachweis
• Pre-War Consoles

• Literatur/Schema (1)
• RCA Victor Service Notes "Red Book" Series

• Weitere Modelle

• Hier finden Sie 5135 Modelle, davon 3239 mit Bildern und 4175 mit Schaltbildern.
