• País
• Estados Unidos

• Fabricante / Marca
• RCA (RCA Victor Co. Inc.); New York (NY)

• Año
• 1936

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 54803

• • alternative name: RCA Manufacturing || Victor Talking Machine

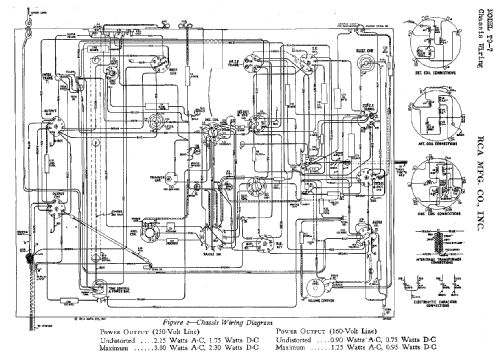

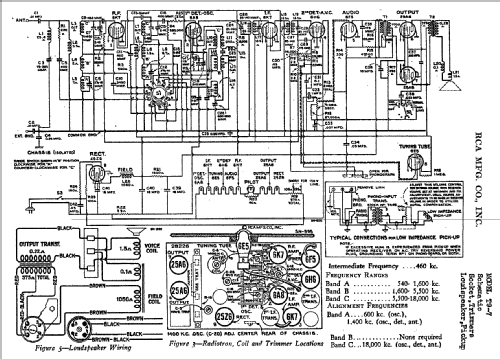

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 9

• Válvulas
• 6K7 6A8 6K7 6H6 6E5 6F5 25A6 25A6 25Z5

• Principio principal
• Superheterodino con paso previo de RF; ZF/IF 460 kHz

• Gama de ondas
• OM, OC y banda Pesquera (policia USA)

• Tensión de funcionamiento
• Red: Aparato AC/DC. / 200-250; 140-160 Volt

• Altavoz
• Altavoz electrodinámico (bobina de campo) / Ø 8 inch = 20.3 cm

• Potencia de salida
• 2.25 W (unknown quality)

• Material
• Madera

• de Radiomuseum.org
• Modelo: T9-7 - RCA RCA Victor Co. Inc.; New

• Forma
• Sobremesa alto de forma simple.

• Ancho, altura, profundidad
• 16 x 21 x 9.5 inch / 406 x 533 x 241 mm

• Anotaciones

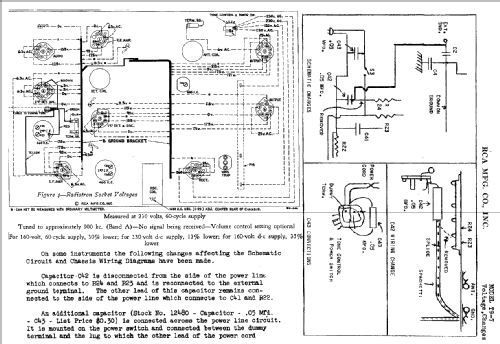

• The input power for this radio as shipped from the factory is 200-250V. By shorting a resistor in the chassis, the input voltage range can be reduced for 140-160V power.

• Peso neto
• 27.5 lb (27 lb 8 oz) / 12.485 kg

• Ext. procedencia de los datos
• Ernst Erb

• Procedencia de los datos
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Referencia esquema
• Rider's Perpetual, Volume 7 = 1936 and before

• Documentación / Esquemas (1)
• RCA Victor Service Notes "Red Book" Series

• Documentación / Esquemas (2)
• Cathedral & Tombstone Radios (page 224.)
