21-CD-7975 "The Arliss" Ch= CTC5AA
RCA (RCA Victor Co. Inc.); New York (NY)
- Produttore / Marca
- RCA (RCA Victor Co. Inc.); New York (NY)
- Anno
- 1956–1959
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 131313
-
- alternative name: RCA Manufacturing || Victor Talking Machine
Recapped and working
Original-Prospect

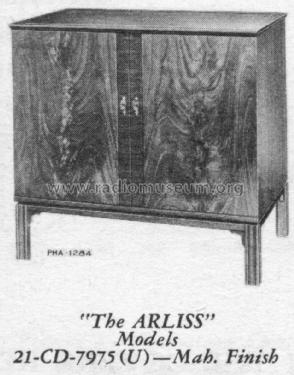

Picture from RCA Datasheet

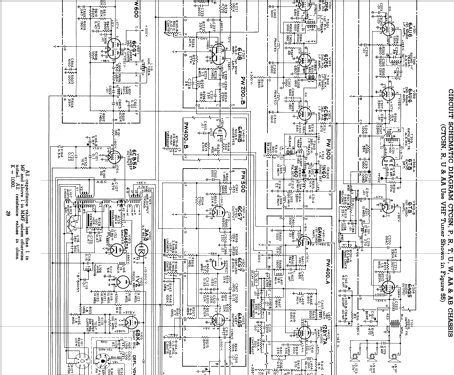

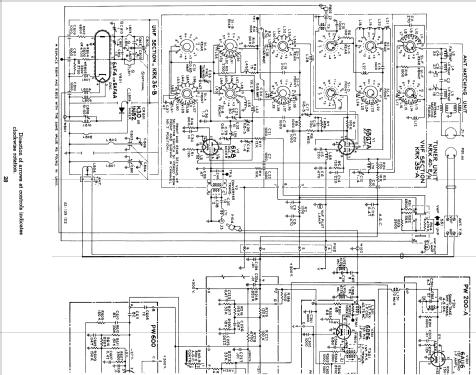

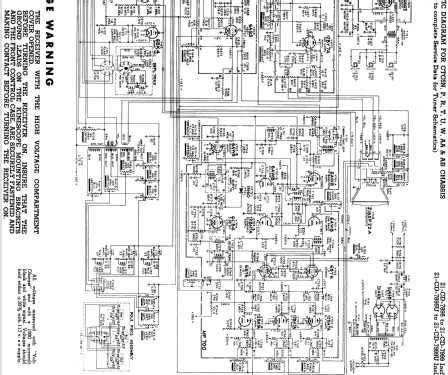

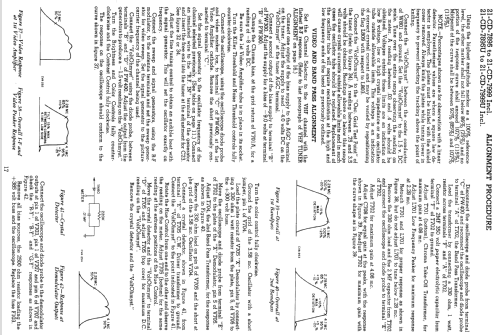

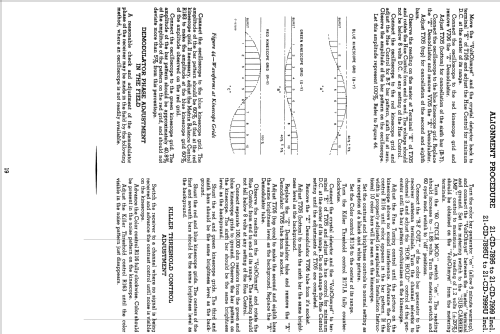

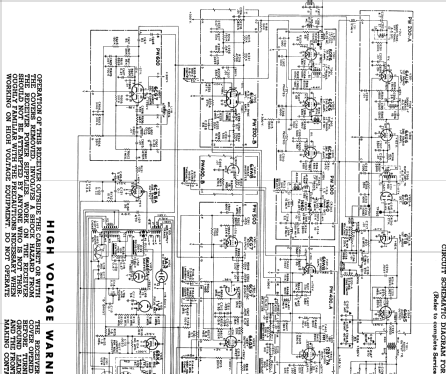

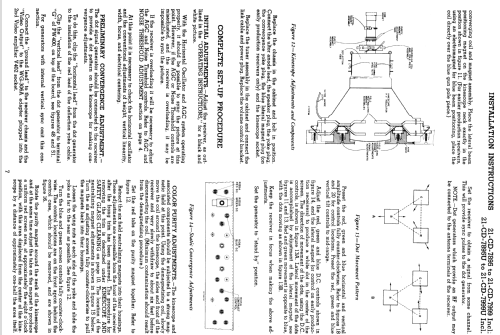

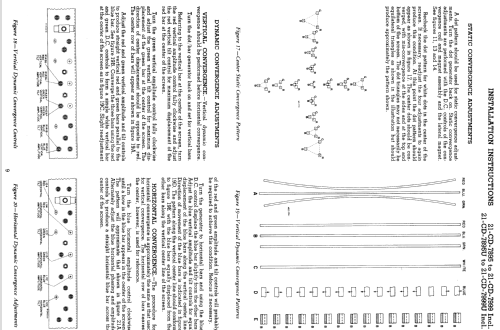

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 30
- Valvole

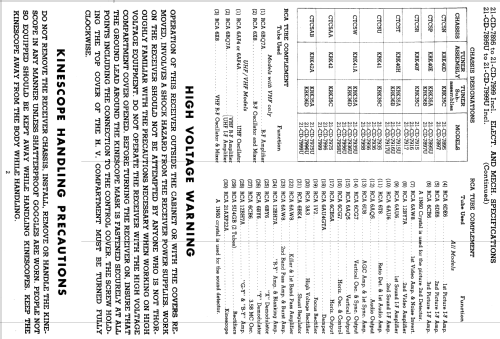

- 6BQ7A 6X8 6DE6 6DE6 6CB6 6AW8 12BY7A 6AU6 6AU6 6T8 6AQ5 6U8 6CG7 6AQ5 6CG7 6CB5A 6AU4GTA 1V2 3A3 6BK4 6AW8 6AW8 12BH7A 6BY6 6BY6 6CB6 12BH7A 5U4GB 5U4GB 21AXP22A
- Principio generale
- Supereterodina con stadio RF
- Gamme d'onda
- VHF/UHF (ved. i dettagli nelle note)
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 60 cycles, 117 Volt
- Altoparlante
- 3 altoparlanti
- Potenza d'uscita
- 3 W (max.)
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: 21-CD-7975 "The Arliss" Ch= CTC5AA - RCA RCA Victor Co. Inc.; New
- Forma
- Console, con gambe d'appoggio basse (< 50%).
- Dimensioni (LxAxP)
- 38.38 x 36.38 x 30.5 inch / 975 x 924 x 775 mm
- Annotazioni
-
The RCA 21-CD-7975 is a 21" color TV with US standard VHF Tuner channels 2 thru 13. Equipped with chassis CTC5AA, tuner KRK42 and picture tube 21AXP22A. Uses Qty(2) PM 3.5" speakers and Qty(1) PM 8" speaker. Cabinet color is mahogany.
General Family Description: RCA 3-speaker "Panoramic Sound", chinese chippendale console, full-length doors, genuine mahogany veneers and solids. Cabinet color codes were indicated with the following additional suffix: (Taken from Ed Reitan), an U on the last digit stands for built-in UHF tuner. "0" Genuine Dark Cherry or Autumn Cherry Veneers and Solids "2" Ebony Finish "4" Genuine Maple Veneers and Solids "5" Mahogany Grained Finish, or Genuine Mahogany Veneers and Solids "6" Walnut (Grained or Natural) Finish, or Genuine (Natural or French) Walnut Veneers and Solids "7" Limed Oak Grained Finish, or Genuine Blonde Hardwood Veneers and Solids "8" Genuine Bleached Birch Veneers and Solids "9" Genuine Maple or Light Cherry Veneers and Solids
- Fonte dei dati
- -- Original prospect or advert
- Letteratura / Schemi (1)
- - - Manufacturers Literature (RCA Datasheet 1956 No. T6 Dated 7-5-56)
- Autore
- Modello inviato da un iscritto da A. Utilizzare "Proponi modifica" per inviare ulteriori dati.
