• Country
• Germany

• Manufacturer / Brand
• Reissmann Elektroakustik; Dresden (Ostd.)

• Year
• 1971 ?

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 73348

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 10

• Semiconductors
• SF131 SF131 SF131 SF131 SF131 SF131 SF131 SF131 SF131 SF131

• Wave bands
• - without

• Power type and voltage
• Dry Batteries / 9 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

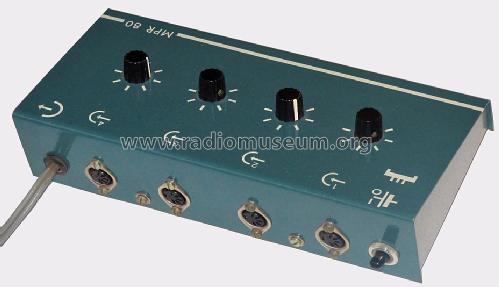

• Model: Mischpult MPR80 - Reissmann Elektroakustik;

• Shape
• Tablemodel, slant panel.

• Dimensions (WHD)
• 230 x 50 x 110 mm / 9.1 x 2 x 4.3 inch

• Notes
• Aktives Mischpult (55 dB), 20-20000 Hz, 4 regelbare Eingänge über "Diodenbuchsen" mit 10 bzw. 100 kOhm Eingangswiderstand. Speziell für Verwendung mit Verstärker TMR63 oder TSR62. Transistoren ab 1972 SC239 (Miniplast). Stromversorgung über 9-V-Blockbatterie intern oder über einen der dafür vorgesehenen Reissmann-Verstärker.

• Net weight (2.2 lb = 1 kg)
• 1 kg / 2 lb 3.2 oz (2.203 lb)

• Price in first year of sale
• 175.00 DM

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Mentioned in
• -- Original-techn. papers.

• Author
• Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
