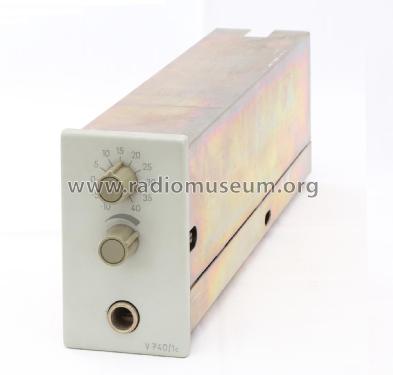

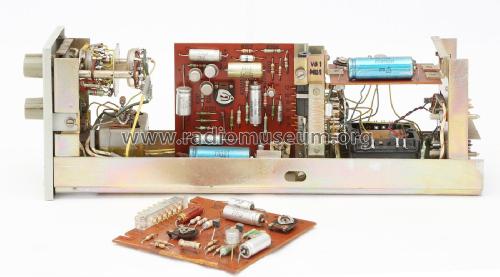

NF-Studioverstärker V740/1c
Rundfunk- und Fernsehtechnisches Zentralamt (RFZ; BRF); Berlin (Ostd.)
- Country
- Germany
- Manufacturer / Brand
- Rundfunk- und Fernsehtechnisches Zentralamt (RFZ; BRF); Berlin (Ostd.)
- Year
- 1970
- Category
- Audio Amplifier or -mixer
- Radiomuseum.org ID
- 278932
- Number of Transistors
- 8
- Semiconductors
- Main principle
- Audio-Amplification
- Wave bands
- - without
- Power type and voltage
- Powered by external power supply or a main unit. / 20-24 Volt
- Loudspeaker
- - For headphones or amp.
- Material
- Metal case
- from Radiomuseum.org
- Model: NF-Studioverstärker V740/1c - Rundfunk- und
- Shape
- Miscellaneous shapes - described under notes.
- Dimensions (WHD)
- 59 x 100 x 275 mm / 2.3 x 3.9 x 10.8 inch
- Notes
-
Der Übernahmeverstärker V 740 /1c hat die Aufgabe, den von einer Fernleitung ankommenden Pegel an den Normalpegel (Studiopegel + 6 dBu, 1,55 V) anzugleichen.
Der Eingang ist für den Anschluss von Fernleitungen dimensioniert, so daß ein reflexionsfreier Abschluss (600 Ohm) erfolgt.
Nach entfernen einer Brücke an der Anschlussleiste erhöht sich der
Eingangsscheinwiderstand auf > 6 kOhm, so dass der V 740 /1c auch als Zwischen- oder Hauptverstärker eingesetzt werden kann.
Eingang "Fernleitung": 600 Ohm (± 30 Ohm)
Eingang "Studio": > 6 kOhm, - 34 ... + 21 dBu, symmetrisch, erdfrei
Ausgang: < 30 Ohm, max. + 12 dBu (3,1 V), symmetrisch, erdfrei
Frequenzbereich: 40 Hz ... 15 kHz, ± 0,5 dB
Verstärkung: - 10 ... + 40 dB, kontinuierlich einstellbar (Stufen- und Feineinsteller)
Klirrfaktor: < 0,2 % (1 kHz)
Geräuschpegel: - 87 dBu (bezogen auf den Eingang bei + 40 dB Verstärkung)
Stromversorgung: 20 ... 24 V, 45 mA
Aufbau: 1/8-Teileinschub nach RFZ-Werk-Standard 50702
Anschluss: zwei 8-polige Steckerleisten an der Rückseite
- Net weight (2.2 lb = 1 kg)
- 1.3 kg / 2 lb 13.8 oz (2.863 lb)
