• Country
• Germany

• Manufacturer / Brand
• Rundfunk- und Fernsehtechnisches Zentralamt (RFZ; BRF); Berlin (Ostd.)

• Year
• 1972

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 183165

• Number of Transistors
• 9

• Semiconductors

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Powered by external power supply or a main unit. / 20-24 Volt

• Loudspeaker
• - For headphones or amp.

• Power out
• 0.2 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org

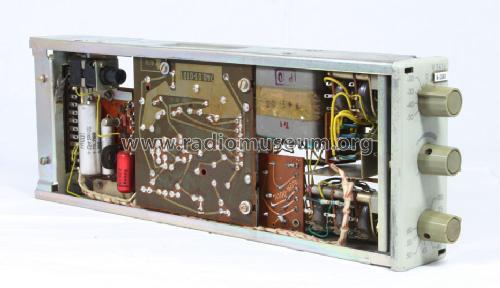

• Model: NF-Studioverstärker V741 c - Rundfunk- und

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 39 x 99 x 281 mm / 1.5 x 3.9 x 11.1 inch

• Notes
• Der Studioverstärker V 741 c ist für die Verwendung als Vor-, Zwischen- und Hauptverstärker in Tonregieanlagen der Studiotechnik vorgesehen.
  Er ist ein Rasterbaustein entspr. Werk-Standard RFZ 507 22 (1/8 Einschubgehäuse) für den Einsatz in Regietischen und besitzt einen erdfrei-symmetrischen Eingang (Eingangsübertrager).
  Dämpfungsumschalter und Verstärkungsumschalter sind gegenseitig mit einer mechanischen Verriegelung versehen, so dass eine Vordämpfung erst dann eingeschaltet werden kann, wenn der Verstärkungsumschalter auf die kleinste Verstärkung zurückgedreht ist. Dadurch werden Verstärkungseinstellungen vermieden, bei denen nicht der optimale Störabstand erreicht wird.
  Der Einstellregler für die Frequenzgangkorrektur ist von außen zugänglich.
  Der elektrische Anschluss erfolgt unterseitig (Gerät wird senkrecht in den Regietisch eingesetzt) durch eine 26-polige Steckerleiste (1 26 nach TGL 10 395).
  Frequenzbereich: 40 ... 15000 Hz, ± 0,2 dB
  Eingangsscheinwiderstand: 2,5 ... 70 kOhm (je nach Vordämpfung)
  Ausgangsscheinwiderstand: < 15 Ohm
  Ausgangspegel: 12 dB (6,2 Volt)
  Klirrfaktor: < 0,2 % (bei 1 kHz)
  Fremdspannungspegel: - 118 dB (bei 60 dB Verstärkung)

• Net weight (2.2 lb = 1 kg)
• 1.1 kg / 2 lb 6.8 oz (2.423 lb)

• Source of data
• -- Original-techn. papers.

• Author
• Model page created by Frithjof Grassmann. See "Data change" for further contributors.
