• Country
• Germany

• Manufacturer / Brand
• Rundfunk- und Fernsehtechnisches Zentralamt (RFZ; BRF); Berlin (Ostd.)

• Year
• 1974

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 229322

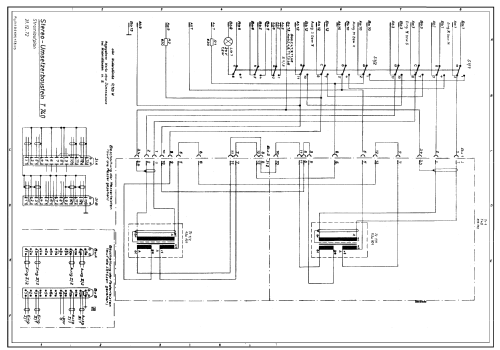

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Powered by external power supply or a main unit. / 20 ... 24 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org
• Model: Stereo-Richtungsmischer W760/2 - Rundfunk- und

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 39 x 99 x 281 mm / 1.5 x 3.9 x 11.1 inch

• Notes

• Der Richtungsmischer W 760/2 dient zur willkürlichen Beeinflussung des Richtungssignals in Tonregieanlagen bei Stereofoniebetrieb. Das Gerät kann am Eingang wahlweise XY- oder MS-Signale verarbeiten, am Ausgang stehen unabhängig davon nur XY-Signale zur Verfügung. Die Einstellungen einer Überbreite und keine Signalbeeinflussung sind möglich.
  Die Richtungseinstellung erfolgt reproduzierbar in Stufen.
  Die Pegelverteilung zwischen X- und Y-Kanal erfolgt so, dass, ausgehend von der Mittelstellung, jeweils nur in einem Kanal  der Pegel verringert wird, während der Pegel im anderen Kanal konstant bleibt.

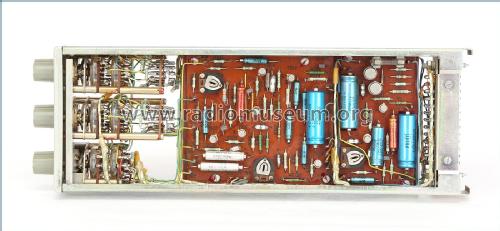

  Ausführung als Rasterbaustein 39x99x281 RFZ 50722 für senkrechten Einbau in Regietische ohne Verriegelung.

  Schalter 1: Betriebsart (MS / XY / Bypass)
  Schalter 2: Richtungssteller Kanal 1
  Schalter 3: Richtungssteller Kanal 2
  Stromversorgung: 20 ... 24 Volt, 65 mA
  Frequenzbereich: 40 Hz ... 15 kHz (< ± 0,3 dB)
  Eingangsimpedanz: > 3 kΩ, unsymmetrisch
  Eingangsspannung: max + 12 dBm (Herstellerangabe! Entspricht 6,2 Volt)
  Ausgangsimpedanz: < 10 Ω, unsymmetrisch
  Ausgangspegel: + 14 dBm (Herstellerangabe! Entspricht 7,77 Volt)
  Klirrfaktor: < 0,3 %
  Fremdpegel: < - 84 dBm (Herstellerangabe! Entspricht < 0,1 mV)

• Net weight (2.2 lb = 1 kg)
• 1 kg / 2 lb 3.2 oz (2.203 lb)

• Author
• Model page created by Frithjof Grassmann. See "Data change" for further contributors.
