• Country
• Germany

• Manufacturer / Brand
• RIM bzw. Radio-RIM; München

• Year
• 1973 ?

• Category
• Power supply/conditioner or battery or charger

• Radiomuseum.org ID
• 314215

• • Brand: Radiola-Industrie GmbH

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 2

• Semiconductors
• B40C3200 2N3055 40361 ZE2 ZY30 1N4148

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Netzteil-Baugruppe ems-NT3 - RIM bzw. Radio-RIM; München

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 180 x 133 x 100 mm / 7.1 x 5.2 x 3.9 inch

• Notes

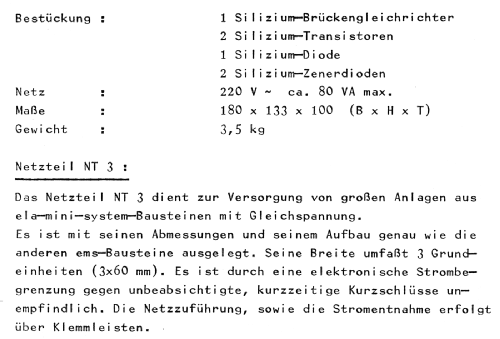

• Das Netzteil ems-NT3 von Radio Rim ist eine stabilisierte Netzteil-Baugruppe zur Versorgung der Einbau-Module aus dem ela-mini-system mit Gleichspannung.
  Das Netzteil ist durch eine elektronische Strombegrenzung gegen unbeabsichtigten
  oder kurzzeitigen Kurzschluss unempfindlich.
  Anschluss der benötigten Kabel und Leitungen an Leiste mit Klemmanschluss.
  Die Baugruppe ems-NT3 ist vorgesehen für den Einbau in ein separates Gehäuse
  oder für Gestell-Einbau zur Montage mehrerer Einzel-Module der ems-Serie.

  Technische Daten:

  Netzanschluss:	220 V - ca 80 VA max.
  Ausgangsspannung:	27 - 30 V elektronisch stabilisiert
  Ausgangsstrom:	max. 2 A Dauerbelastung
  Kurzschlußstrom:	ca 3 A (kurzzeitig belastbar)
  Störspannung (Brumm):	Kleiner als 2 mV / 2 A
  Sicherungen	2 A    träge (sekundär) 0,5 A mittelträge (primär)
  Halbleiter-Bestückung::	1 Silizium-Brückengleichrichter 2 Silizium-Transistoren. 1 Silizium Diode 2 Silizium Zener-Dioden

• Net weight (2.2 lb = 1 kg)
• 3.5 kg / 7 lb 11.3 oz (7.709 lb)

• Author
• Model page created by Jürgen Küting. See "Data change" for further contributors.
