• Country
• Germany

• Manufacturer / Brand
• Robotron-Messelektronik 'Otto Schön' Dresden, VEB; Dresden, (Ostd.)

• Year
• 1977

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 214687

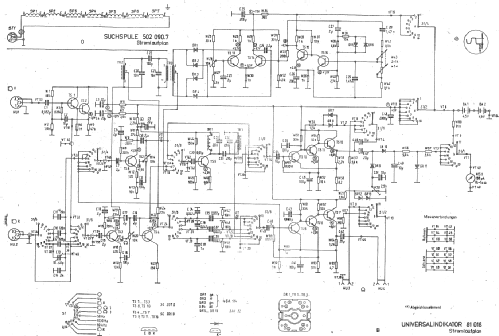

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 16

• Semiconductors
• SC207 SC206

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Storage and/or dry batteries / 2 x 4,5 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org
• Model: Universalindikator 81018 - Robotron-Messelektronik 'Otto

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 230 x 72 x 200 mm / 9.1 x 2.8 x 7.9 inch

• Notes

• Robotron Universalindikator 81018;
  In Verbindung mit dem Trassensuchgenerator 81 001 oder 81 027 sowie dem Leitungssuchgenerator 81 000 oder 801 017.
  Diverses Zubehör bekannt. Textauszug von Steffen Barth (DG0MG) 31.12.07 sbarth.dyndns.org:
  "Der Universalindikator 81018 kann neben der Funktion als NF-Verstärker für ein Körperschallmikrofon in 3 nützlichen Betriebsarten arbeiten:
  50 Hz: Man kann mit der Suchspule nach Netzbrumm suchen (Spannungsführende Kabel oder durch Übersprechen von parallelliegenden Kabel eingekoppelt), wie oben beschrieben.
  1030 Hz: Ein schmalbandiger NF-Filter wird eingeschleift, Störgeräusche und Netzbrumm werden ausgefiltert, man hört nur noch das mit dem Trassensuchgenerator galvanisch direkt in das Kabel eingekoppelte Signal.
  10 kHz: Zur Verwendung mit dem Trassensuchgenerator und dessen induktiver Einkopplung. Da der 10-kHz-Ton recht hoch ist und das Signal gelegentlich sehr leise, lässt sich das NF-Signal alleine schlecht detektieren. Es wird nun ein 11-kHz-Oszillator zugeschalten, dessen Signal mit dem durch die Suchspule aufgenommenen 10-kHz-Signal gemischt wird (quasi wie ein Einfachsuper). Das resultierende 1-kHz-Signal wird durch den eh vorhandenen 1030-Hz-Filter geschickt. Man hört also trotz des 10-kHz-Senders einen 1-kHz-Ton. Die Frequenz des 11-kHz-Oszillators ist in geringen Grenzen änderbar, um die Frequenz des Mischprodukts genau an die Durchlaßkurve des NF-Filters anzupassen (=größte Lautstärke des Nutzsignals).
  In allen 3 Betriebsarten lässt sich der NF-Pegel an einem Zeigerinstrument ablesen."

  Price in 1983 in Hungary was 21900,- Forint

• Net weight (2.2 lb = 1 kg)
• 2.6 kg / 5 lb 11.6 oz (5.727 lb)

• Mentioned in
• - - Manufacturers Literature (Bedienungsanleitung)

• Literature/Schematics (2)
• Műszer és Irodagép Katalógus,1983
