• Country
• Germany

• Manufacturer / Brand
• Rohde & Schwarz, PTE; München

• Year
• 1949

• Category
• Microphone or Pick-up element

• Radiomuseum.org ID
• 354479

• • alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• - without

• Power type and voltage
• No Power needed

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

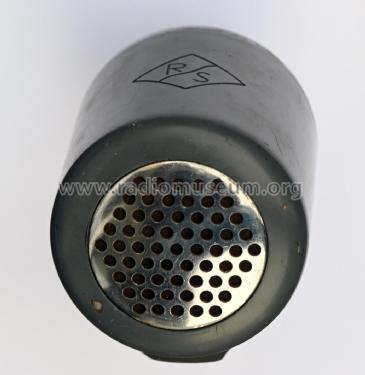

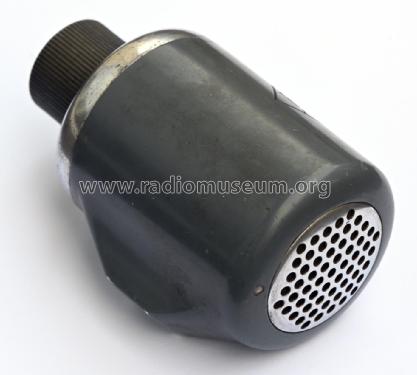

• Model: Dynamisches Sprechmikrofon MTS BN 1425 - Rohde & Schwarz, PTE; München

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 54 x 62 x 70 mm / 2.1 x 2.4 x 2.8 inch

• Notes

• R&S dynamisches Sprechmikrofon MTS,

  • Übertragungsbereich 40 ... 7500 Hz ±9 dB
  • Ausgangspannung an 200 Ω 0,2 mV/µbar
  • Innenwiderstand 200 Ω
  • Richtcharakteristik normal, rund (Kugel, Druckempfänger)
  • Anschluss 3-pol Grosstuchel
  • Befestigung Stativgewinde ⅜ Zoll

  Siehe auch Rohde & Schwarz Dynamisches Breitbandmikrofon MTB BN 1420

• Net weight (2.2 lb = 1 kg)
• 0.425 kg / 0 lb 15 oz (0.936 lb)

• Mentioned in

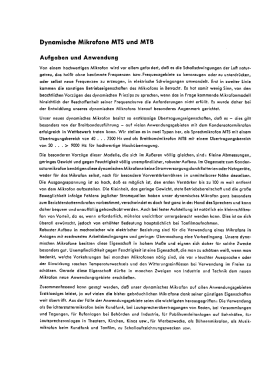

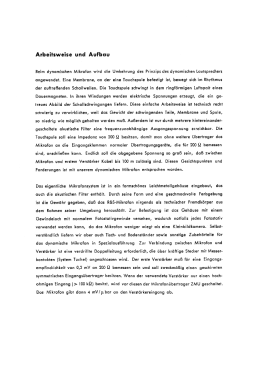

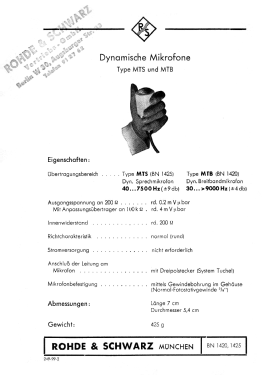

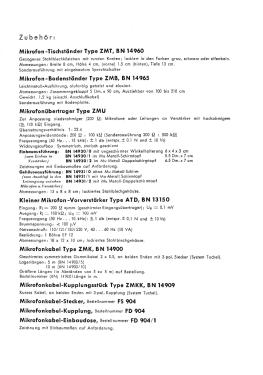

• - - Manufacturers Literature (R&S Druckschrift zum Mikrofon MTS und MTB, 2/49)

• Author
• Model page created by Bernhard Nagel. See "Data change" for further contributors.
