Empfänger-Prüfsender STP BN 4070

Rohde & Schwarz, PTE; München

Data
Forum
Pictures
Collections

  • Year
  • 1941 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 350003
    • alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • Transmitter
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Empfänger-Prüfsender STP BN 4070 - Rohde & Schwarz, PTE; München
  • Shape
  • Tablemodel, with any shape - general.
  • Notes

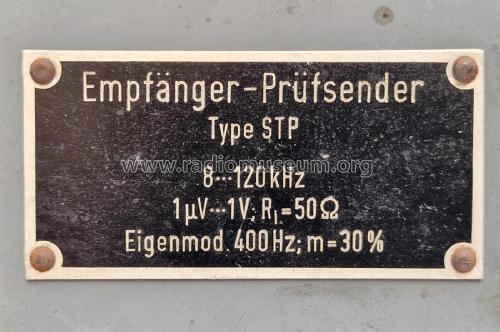

  • Der Rohde & Schwarz Empfänger-Prüfsender STP hat den Frequenzbereich 8 ... 120 kHz in 4 Teilbereichen. Umschaltbarer Grob/Feintrieb für die Frequenzeinstellung.

    • Ausgangsspannung 1 µV ... 1 V in 6 Bereichen, mit Feineinstellung stetig regelbar.
    • Innenwiderstand 50 Ω
    • Eigenmodulation M = 30%, 400 Hz
    • Ausgang über Buchse an der rechten Geräteseite

    Siehe auch Rohde & Schwarz Empfänger-Prüfsender SMP BN 4110 100 kHz ... 10 MHz und Empfänger-Prüfsender SMPK BN 4111 und SMPK BN 4112, beide 10 ... 100 MHz.

  • Price in first year of sale
  • 1,370.00 RM
  • Mentioned in
  • - - Manufacturers Literature (R&S Preisliste Juli 1941)
  • Author
  • Model page created by Bernhard Nagel. See "Data change" for further contributors.
