VHF-UHF-Messempfänger - Monitoring Receiver ESU BN 150021, 150021/2
Rohde & Schwarz, PTE; München
- Country
- Germany
- Manufacturer / Brand
- Rohde & Schwarz, PTE; München
- Year
- 1964
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 121840
-
- alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

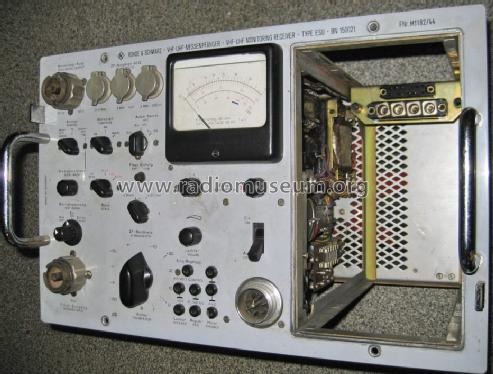

Frontansicht

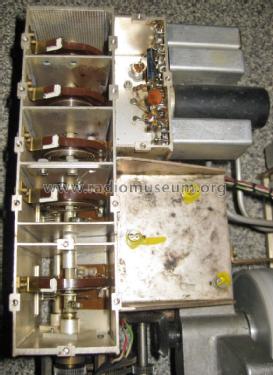

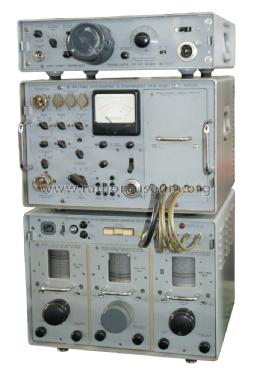

Gerät mit zwei zusätzlichen Einschüben
D_ROHDE & SCHWARTZ_ESU BN 150021/2
Gerät mit zwei zusätzlichen Einschüben
Gerät mit zwei zusätzlichen Einschüben
Gerät steht in der Sternwarte Bochum

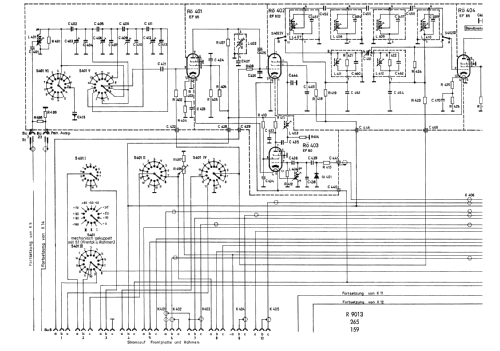

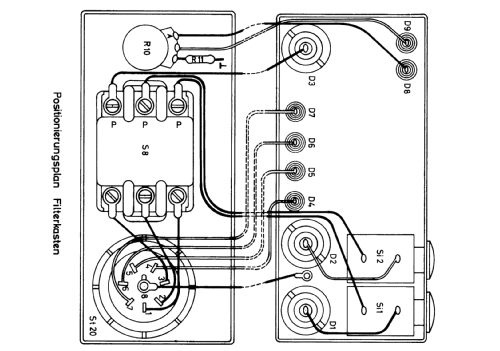

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 30
- Number of Transistors
- 18
- Main principle
- Superhet, double/triple conversion
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Line / Batteries (any type) / 115; 125; 220; 235 Volt
- Loudspeaker
- - For headphones or amp.
- Material
- Metal case
- from Radiomuseum.org
- Model: VHF-UHF-Messempfänger - Monitoring Receiver ESU BN 150021, 150021/2 - Rohde & Schwarz, PTE; München
- Shape
- Boatanchor (heavy military or commercial set >20 kg).
- Dimensions (WHD)
- 430 x 300 x 440 mm / 16.9 x 11.8 x 17.3 inch
- Notes
-
Angelehnt an Rohde & Schwarz ESUM.
Frequenzbereich 25 - 1300 MHz durch 4 wechselbare Einschübe:- 25 - 230 MHz, Einschub I, BN 150022 oder 150022/2
- 160 - 470 MHz, Einschub II, BN 150023 oder 150023/2
- 460 - 900 MHz, Einschub III, BN 150024 oder 150024/2
- 850 - 1300 MHz, Einschub IV, BN 150025 oder 150025/2
Eingangsspannungsbereich 1 µV - 1 V; Anzeige linear 20dB, logarithmisch 0 - 80 dBµV.
Röhren und Halbleiter teils mehrfach vorhanden.
- Net weight (2.2 lb = 1 kg)
- 30 kg / 66 lb 1.3 oz (66.079 lb)
- Source of data
- -- Original-techn. papers.
- Author
- Model page created by Georges Werts. See "Data change" for further contributors.
- Other Models
-
Here you find 550 models, 506 with images and 253 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Rohde & Schwarz, PTE; München
Collections
The model VHF-UHF-Messempfänger - Monitoring Receiver ESU is part of the collections of the following members.
Museums
The model VHF-UHF-Messempfänger - Monitoring Receiver ESU can be seen in the following museums.
Forum contributions about this model: Rohde & Schwarz, PTE: VHF-UHF-Messempfänger - Monitoring Receiver ESU BN 150021, 150021/2
Threads: 1 | Posts: 1
Hallo zusammen, ich habe bei einem Einschub ein mech. Problem mit der Frequenzeinstellung. Der Feinatrieb dreht leer durch. Der Grobantrieb funktioniert einwandfrei. Weis jemand wie man den Drehknopf ausbaut oder hat jemand eine Beschreibung über diesen Antrieb. In meinem Handbuch steht leider nichts. Es braucht vermutlich eine Serviceanleitung. Auf eine Antwort wäre ich sehr froh.
Mit freundlichen Grüssen.
A. Küffer
Alexander Küffer, 20.Apr.08
