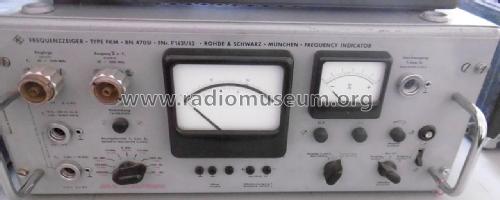

Frequenzzeiger FKM BN47051
Rohde & Schwarz, PTE; München
- Country
- Germany
- Manufacturer / Brand
- Rohde & Schwarz, PTE; München
- Year
- 1961–1970 ?
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 144215
-
- alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz
- Number of Tubes
- 20
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Alternating Current supply (AC) / 115; 125; 220; 235 Volt
- Loudspeaker
- - For headphones or amp.
- Material
- Metal case
- from Radiomuseum.org
- Model: Frequenzzeiger FKM BN47051 - Rohde & Schwarz, PTE; München
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 540 x 234 x 431 mm / 21.3 x 9.2 x 17 inch
- Notes
- Frequenzbereich von 10 Hz bis 500 kHz (1000 MHz). Direkte Anzeige von Frequenzen oder deren Differenz auf großem, linear geeichtem Drehspulinstrument mit +/- 1%. Eingebaute Mischstufe für Messungen bis 1000 MHz nach dem Differenzverfahren. Röhren teilweise mehrfach vorhanden: 4x EAA91; 5x ECC81; 4x EF80; 2x EF800; 4x EL86 und 2 Stabis 85A2. Der angegebene Preis gilt für das Jahr 1970.
- Net weight (2.2 lb = 1 kg)
- 30 kg / 66 lb 1.3 oz (66.079 lb)
- Price in first year of sale
- 4,520.00 DM
- Source of data
- - - Data from my own collection
- Mentioned in
- -- Original-techn. papers.
- Author
- Model page created by Folkert Rothe. See "Data change" for further contributors.
