Miniport-Empfänger EB-100

• Country
• Germany

• Manufacturer / Brand
• Rohde & Schwarz, PTE; München

• Year
• 1985 ?

• Category
• Commercial Receiver (may include amateur bands)

• Radiomuseum.org ID
• 176327

• • alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

• Picture

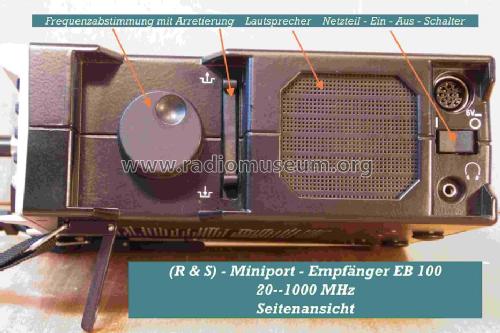

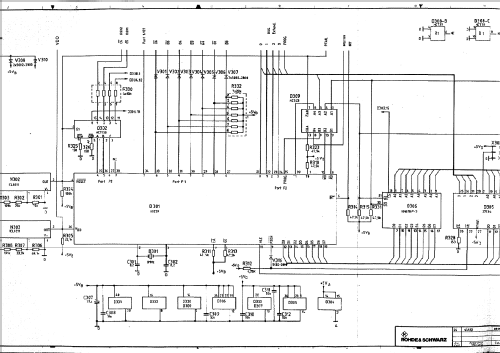

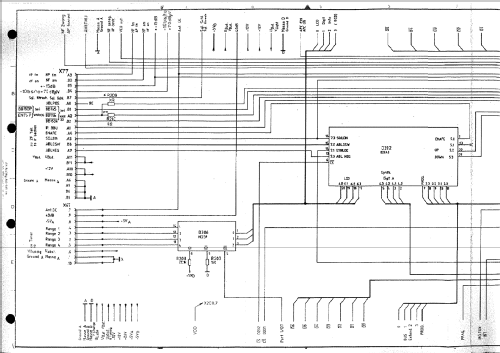

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Main principle
• Superhet, double/triple conversion

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Storage Battery for all (e.g. for car radios and amateur radios) / 6 / 6 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6 cm = 2.4 inch

• Power out
• 2 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org
• Model: Miniport-Empfänger EB-100 - Rohde & Schwarz, PTE; München

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 185 x 70 x 215 mm / 7.3 x 2.8 x 8.5 inch

• Notes

• Rohde & Schwarz Miniport EB100 ist ein vielseitig einsetzbarer, professioneller HF-Empfänger im Frequenzbereich von 20-1000 MHz für analoge und pulsförmige Signale.
  3 ZF-Bandbreiten: 7,5 kHz, 15 kHz, 150 kHz.

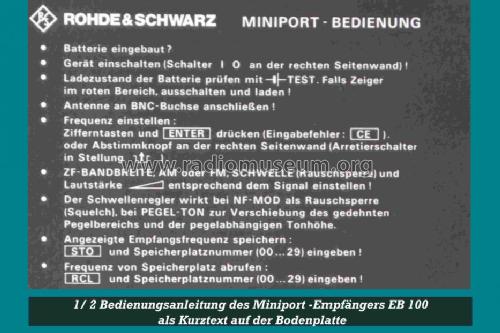

  Einstellung der Empfangsfrequenz mit Drehknopf (Schwungradantrieb) oder von einem Tastaturfeld aus. Automatischer Frequenzsuchlauf im 3-sec-Takt in Schrittweiten von 1 kHz bis 9,999 MHz.

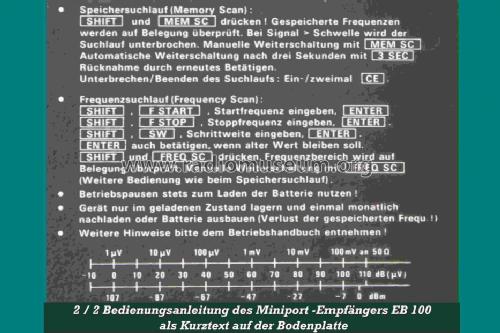

  Automatischer Frequenzsuchlauf nacheinander in verschiedenen Frequenzbändern durch Überspringen (Skip) von Frequenzen. Start und Stop-Frequenzen sowie Schrittweiten speicherbar.

  Empfangssignalpegel am Zeigerinstrument in dBµV oder dB ablesbar. Demodulation schaltbar von AM nach FM.

  Stromversorgung aus eingebautem 6-V-Akku oder externem Lade-Netzteil.
  Zubehör: Transportkoffer, Tragegurte, 2 Stabantennen und ein Deutsch-englisches-Service-Handbuch.

• Net weight (2.2 lb = 1 kg)
• 3.2 kg / 7 lb 0.8 oz (7.048 lb)

• Price in first year of sale
• 19,000.00 DM

• Literature/Schematics (1)
• - - Manufacturers Literature (Rohde & Schwarz Service-Handbuch)
