Phasenmesser PZN (BN1941)
Rohde & Schwarz, PTE; München
- Country
- Germany
- Manufacturer / Brand
- Rohde & Schwarz, PTE; München
- Year
- 1965 ??
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 125391
-
- alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz
- Number of Tubes
- 17
- Valves / Tubes
- ECC85 ECC85 ECC85 ECC85 ECC85 ECC85 E88CC E88CC E88CC E88CC E88CC E88CC E88CC EL86 EL86 EL86 EF804S 85A2
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 115; 125; 220; 235 Volt
- Material
- Metal case
- from Radiomuseum.org

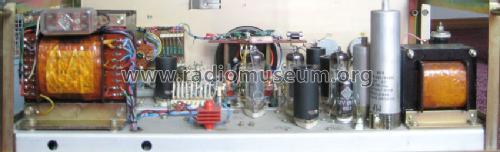

- Model: Phasenmesser PZN - Rohde & Schwarz, PTE; München
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 540 x 235 x 365 mm / 21.3 x 9.3 x 14.4 inch
- Notes
- Der direkt anzeigende Phasenmesser PZN gestattet die Messung des Phasenwinkels zwischen zwei kohärenten Wechselspannungen im Frequenzbereich von 10Hz bis 500kHz. Diese dürfen beliebig verzerrt sein, müssen aber einen eindeutigen Nulldurchgang haben.
- Net weight (2.2 lb = 1 kg)
- 24 kg / 52 lb 13.8 oz (52.863 lb)
- Source of data
- - - Data from my own collection
- Literature/Schematics (1)
- R&S-Technische Information von 1961
- Author
- Model page created by Vaclav Skricka. See "Data change" for further contributors.
