• Country
• Germany

• Manufacturer / Brand
• Rohde & Schwarz, PTE; München

• Year
• 1990 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 355245

• • alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Line plus power jack, mostly with battery or storage battery / 100; 120; 220; 240 / DC 11-32 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Radiocommunication Service Monitor 0,4...1000 MHz CMS52; 840.0009.52 - Rohde & Schwarz, PTE; München

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 320 x 175 x 375 mm / 12.6 x 6.9 x 14.8 inch

• Notes

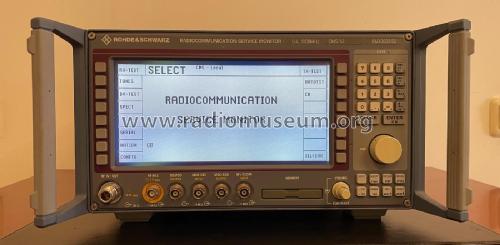

• Rohde & Schwarz CMS52 Radiocommunication Service Monitor

  Frequenzbereich: 400 kHz bis 1000 MHz

  Zahlreiche Zusatzfunktionen wie Spektrummonitor, Oszilloskop, stufenlos einstellbarer Verzerrungsmesser und einstellbarer NF-Filter.

  Signalgeber für Mobilfunk, z. B. E-AMPS, Bündelfunk, Personenrufanlagen und ZVEI digital.

  Hochempfindlicher zweiter ZF-Eingang für Off-Air-Messungen; Kann unabhängig zum Testen von Modulen verwendet werden, einschließlich frequenzumsetzender DUTs.

  Vollduplex-Betrieb ohne Kompromisse bei den Messungen.

  Fernsteuerung über IEC/IEEE-Bus.

  Messungen: Sender- und Empfängertest, Spektrummonitor, SSB-Test, ERMES-Coder



• Net weight (2.2 lb = 1 kg)
• 13 kg / 28 lb 10.1 oz (28.634 lb)
