• Model: Resonanz-Frequenzmesser WAM BN 4312 - Rohde & Schwarz, PTE; München

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 300 x 220 x 220 mm / 11.8 x 8.7 x 8.7 inch

• Notes

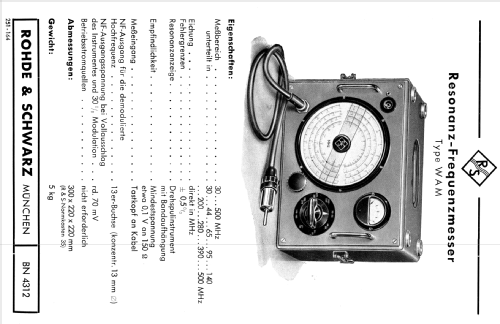

• Der Resonanz-Frequenzmesser WAM BN 4312 arbeitet im Bereich von 30 bis 500 MHz,
  unterteilt in 8 Bereiche: 30...44...65...95...140...200...280...390...500 MHz.

  • Fehlergrenzen: ± 0,5%
  • Resonanzanzeige: Drehspulinstrument mit Bandaufhängung
  • Empfindlichkeit: Mindestspannung etwa 0,1 V an 150 Ω
  • Meßeingang: Tastkopf an Kabel
  • NF-Ausgang für die demodulierte Hochfrequenz: 13er Buchse (konzentr. 13 mm)
  • NF-Ausgangsspannung bei Vollausschlag des Instrumentes und 30% Modulation: rund 70 mV
  • Betriebsstromquellen: Nicht erforderlich

  Wurde ab etwa 1960 als Rohde & Schwarz WAM BN 4312/2 mit eingebautem Transistorverstärker zur Erhöhung der Anzeigeempfindlichkeit angeboten.
