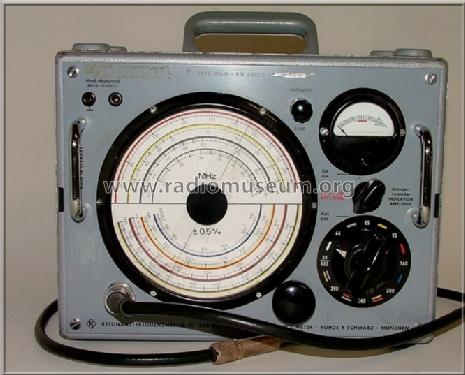

Resonanz-Frequenzmesser WAM BN 4312/2
Rohde & Schwarz, PTE; München
- Country
- Germany
- Manufacturer / Brand
- Rohde & Schwarz, PTE; München
- Year
- 1961 ?
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 109763
-
- alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz
Rudi's Electronics Lab - R&S WAM 4312/2
Werbung in der Funkschau Nr. 9, 1952
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 2
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Dry Batteries / 4 x 1,5 Volt
- Loudspeaker
- - For headphones or amp.
- Material
- Metal case
- from Radiomuseum.org
- Model: Resonanz-Frequenzmesser WAM BN 4312/2 - Rohde & Schwarz, PTE; München
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 286 x 227 x 226 mm / 11.3 x 8.9 x 8.9 inch
- Notes
-
Der Resonanz-Frequenzmesser WAM BN 4312/2 deckt den Frequenzbereich von 30-500 MHz ab. Der Messbereich ist in 8 Bereiche unterteilt. Die HF wird über einen Tastkopf an den Meßeingang geführt. Über eine konzentrische 13 mm-Buchse kann die demodulierte NF einem externen Verstärker zugeführt werden.
Bestückt ist der Frequenzmesser mit 2 Transistoren des Typs TF65 violett. Das Gerät ist in einem R&S-Normkasten der Größe 35 eingebaut.Der Rohde & Schwarz Resonanz-Frequenzmesser WAM wurde als BN 4312 ohne Transistorverstärker für die Anzeige hergestellt.
- Net weight (2.2 lb = 1 kg)
- 7 kg / 15 lb 6.7 oz (15.419 lb)
- Mentioned in
- -- Original-techn. papers.
- Author
- Model page created by Henning Oelkers. See "Data change" for further contributors.
