Stereomessdecoder MSDC-2 281.0514

• Country
• Germany

• Manufacturer / Brand
• Rohde & Schwarz, PTE; München

• Year
• 1978

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 194887

• • alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

• Picture

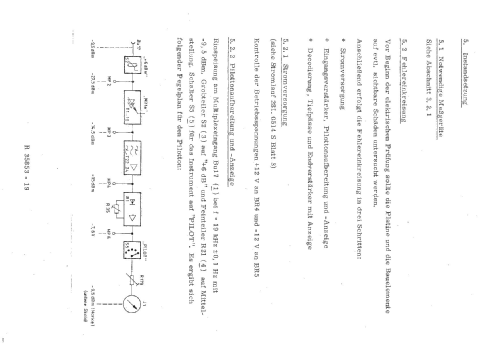

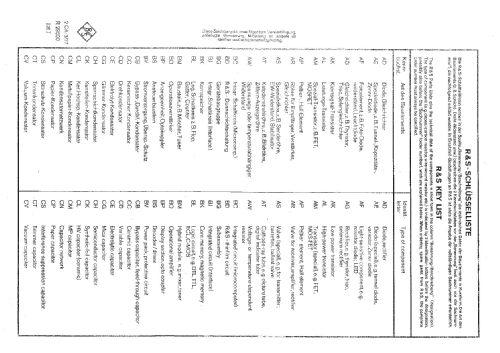

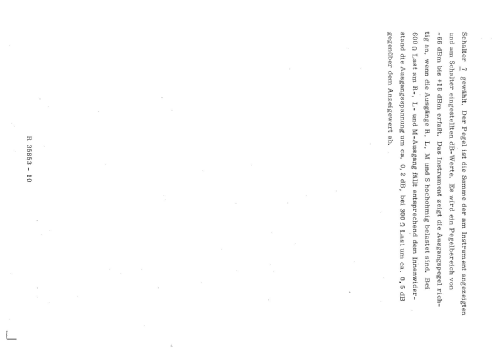

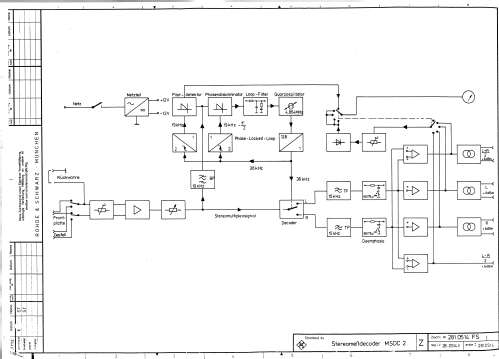

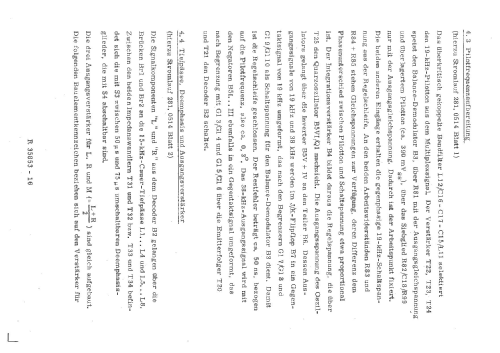

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 115; 125; 220; 235 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

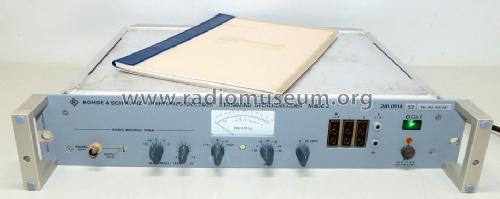

• Model: Stereomessdecoder MSDC-2 281.0514 - Rohde & Schwarz, PTE; München

• Shape
• Rack

• Dimensions (WHD)
• 483 x 88 x 384 mm / 19 x 3.5 x 15.1 inch

• Notes
• Der Rohde & Schwarz Präzisions-Stereo-Messdecoder MSDC 2 - Nachfolger des bekannten MSDC - übertrifft in allen wesentlichen Daten die entsprechenden Pflichtenheftanforderungen der in der ARD zusammengeschlossenen Rundfunkanstalten bei weitem. In der Betriebstechnik wird der MSDC 2 überall dort eingesetzt, wo Geräte ein Stereo-Multiplexsignal erzeugen oder übertragen und dabei eventuell verändern.
  Die Rundfunkanstalten verwenden ihn, um das Ausgangssignal ihrer UKW-Sender zu messen (nach Demodulation durch einen Meßdemodulator) und die Oualität der Übertragung sicherzustellen. In ausgedehnten Sendernetzen stellen Ballempfangsverbindungen besonders kritische Glieder dar, die unbedingt überwacht werden müssen.

  Eingangspegel: -15...+15 dBu (einstellbar)
  Frequenzbereich: 30 Hz...15 kHz (30 Hz...53 kHz)
  Eingangswiderstand: > 40 kΩ (symm.), > 20 kΩ (unsymm.)
  Ausgangspegel: +6 dBu
  Ausgänge: symmetrisch, erdfrei L, R, (L+R)/2 Ri < 20 Ω; (L-R)/2 Ri < 500 Ω
  Klirrfaktor: < 0,1 % bis +12,5 dBu
  Fremdspannungsabstand: (U_eff) > 80 dB (30 Hz...100 kHz)
  Geräuschspannungsabstand: (Us) > 78 dB (CCIR Rec. 468-1), > 80 dB (DIN 45 405)
  Übersprechdämpfung: > 60 dB (100 Hz...5 kHz), > 58 dB (30 Hz...15 kHz)
  Zitat aus "Neues von Rohde & Schwarz".

• Net weight (2.2 lb = 1 kg)
• 4.5 kg / 9 lb 14.6 oz (9.912 lb)

• Mentioned in
• - - Manufacturers Literature (Neues von Rohde & Schwarz 83, Herbst 1978)

• Author
• Model page created by Bernhard Nagel. See "Data change" for further contributors.
