VHF-Großempfänger ESG (BN15075)

Rohde & Schwarz, PTE; München

Data
Forum
Pictures
Collections

  • Year
  • 1955–1973 ?
  • Category
  • Commercial Receiver (may include amateur bands)
  • Radiomuseum.org ID
  • 120340
    • alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

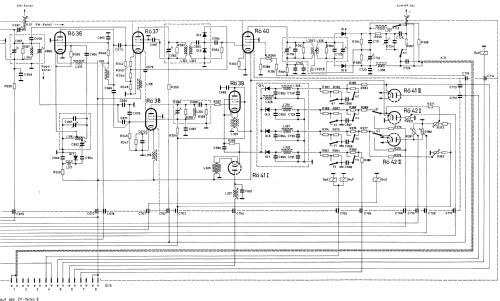

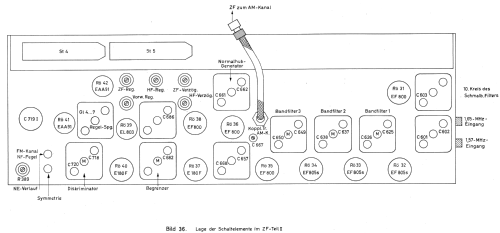

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 44
  • Main principle
  • Superhet, double/triple conversion; ZF/IF 15700/1650 kHz
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 220 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Power out
  • 5 W (unknown quality)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: VHF-Großempfänger ESG - Rohde & Schwarz, PTE; München
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 570 x 450 x 410 mm / 22.4 x 17.7 x 16.1 inch
  • Notes
  • Der VHF-Großempfänger des Typs ESG kann als Betriebs- und Überwachungsempänger für den Frequenzbereich von 30 bis 330 MHz (15-fach unterteilt) und auch als Mikrovoltmeter für Labormessungen eingesetzt werden. Für die Bereichsumschaltung sind zwei Servomotoren eingebaut.
    Er arbeitet in den ersten fünf Bereichen von 30 bis 120 MHz als Überlagerungsempfänger mit einer ZF von 15,7 MHz, in den Bereichen von 120 bis 330 MHz mit zweifacher Umsetzung und variabler ersten ZF, wobei die erste Umsetzung durch einen Quarzoszillator erfolgt.
    Die Sendearten F3, A3 und A1 können demoduliert werden. Die ZF-Bandbreiten sind schaltbar für ±12,5kHz, ±75kHz und ±150kHz.
    Die Stromversorgung erfolgt über einen separaten Netzteil (Gewicht ca. 25kg).
    Die Röhrentypen sind teilweise mehrfach vorhanden. Von den insgesamt 44 Röhren befinden sich 10 im Netzteil (EF804S, EL803, PL81 und 85A2).
    Maße und Gewichte beziehen sich auf die Ausführung mit Stahlblechkasten, einschließlich Deckel, für Empfänger und Netzteil. Der Preis gilt für das Jahr 1972.
  • Net weight (2.2 lb = 1 kg)
  • 65 kg / 143 lb 2.7 oz (143.172 lb)
  • Price in first year of sale
  • 27,500.00 DM
  • Source of data
  • -- Original prospect or advert
  • Author
  • Model page created by Klaus Ortwein. See "Data change" for further contributors.
