• Country
• Germany

• Manufacturer / Brand
• Rundfunk-Fernsehen; PGH, Niederdorf (Ostd.)

• Year
• 1970 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 184409

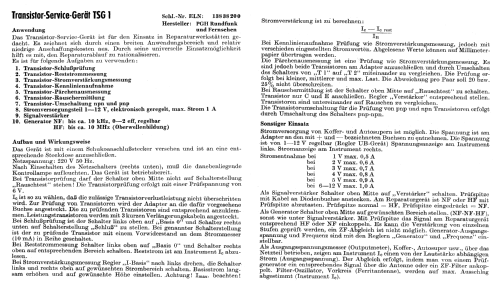

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 10

• Semiconductors

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Metal case

• from Radiomuseum.org
• Model: Transistor-Service-Gerät TSG1 - Rundfunk-Fernsehen; PGH,

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 375 x 250 x 165 mm / 14.8 x 9.8 x 6.5 inch

• Notes
• Servicegerät für Transistorprüfung (pnp, npn), Kennlinienaufnahme, Pärchenausmessung. Außerdem Signalverstärker, NF- und HF-Generator (bis 10 kHz bzw. 10 MHz), Outputmeter, Ausgang elektronisch geregeltes Stromversorgungteil für 1...12 V, max. 1 A.

• Net weight (2.2 lb = 1 kg)
• 7.7 kg / 16 lb 15.4 oz (16.96 lb)

• Mentioned in
• Katalog Elektron. Messgeräte, Staatl. Masch.-Kontor Berlin, 1971

• Author
• Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
